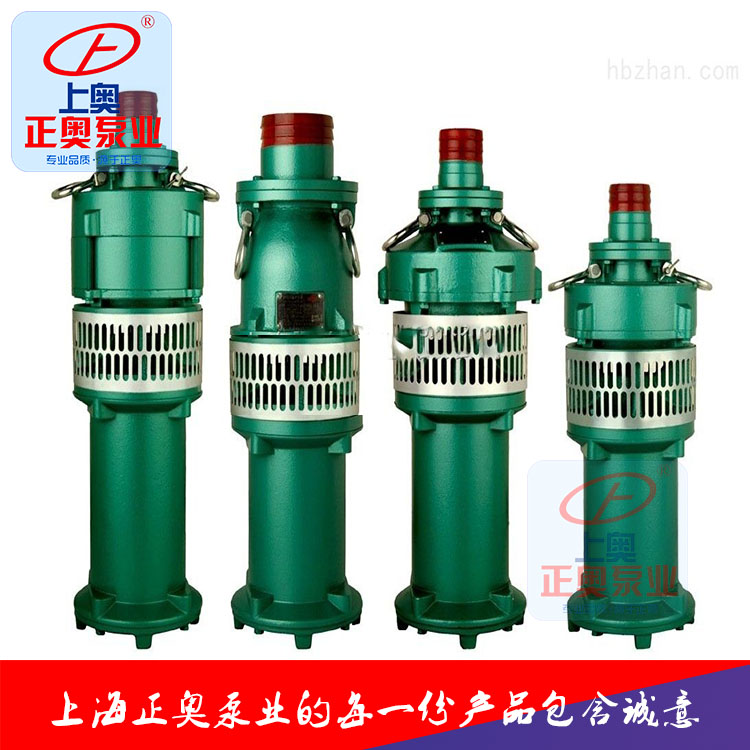

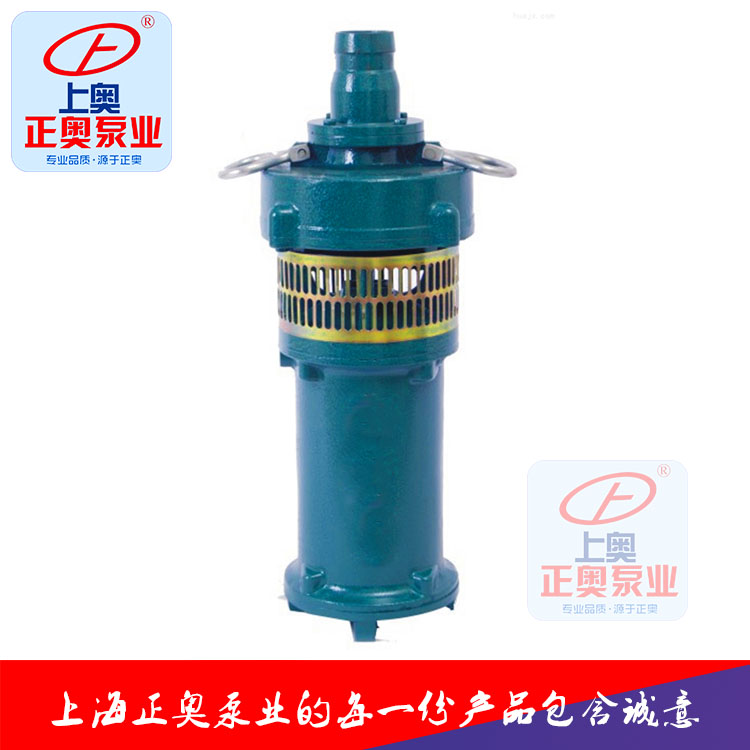

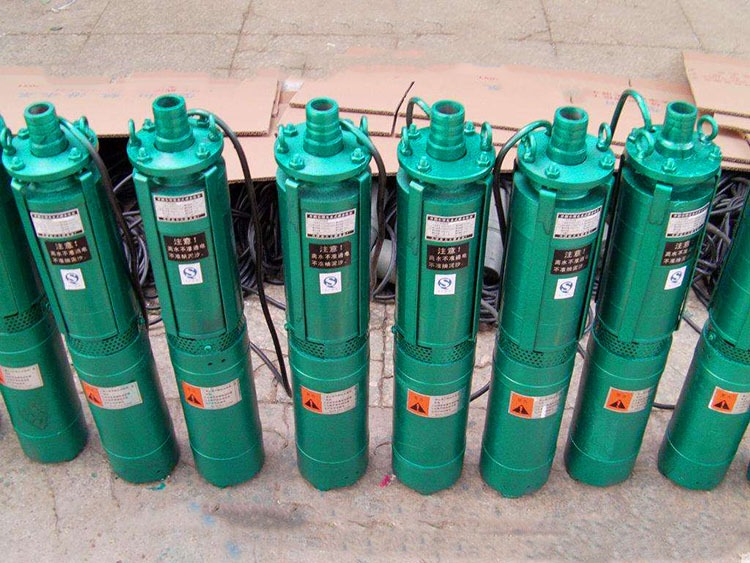

QS型充水湿式潜水电泵
销售热线:021-66525777   63099652
产品分类:深井泵
口径(进口/出口):
流量:
正奥泵业优势:知名度高,品质可靠,服务完善    现货供应
各种材质、非常规产品皆可订做
  • 产品概述
  • 应用领域
  • 型号意义

一、井用潜水泵产品简介
   QS系列井用潜水泵,QS型充水湿式潜水电泵体积小、性能可靠,机泵一体、潜入水中运行的提水工具,广泛用于农田排灌、工业及民用建筑工地的供、排水系统、喷泉工程、以及丘陵、山区的引水、低洼地区的排涝等,投入市场经广大用户使用,已充分显示了它的方便、可靠、耐用、经济等特点。
其特点是:电机、水泵组装成一体、结构简单、且安装拆卸方便、安装占地面积少,主要优越性是:运行可靠、经久耐用、使用方便、功率大、故障少,维修费用低等。只要在电机中注满清水,即可正常运转。目前,我公司可向用户提供扬程5-80米;流量10-250米3/小时;电机功率2.2-7.5KW等几十种型号的潜水电泵。
QS型潜水电泵执行标准:JB/T8092-2006《小型潜水泵》


二、井用潜水泵使用条件
电源:频率50HZ,电压为380V±5%的三相交流电源。
水质要求:水温不超过+30℃的无腐蚀性清水,水中含固体杂质的体积比不超过0.01%,粒度不大于0.2毫米;水的PH值应在6.5~8.5之间。
电泵应完全浸入水中运行,潜入深度不小于0.5米,不超过5米。
三、技术规格

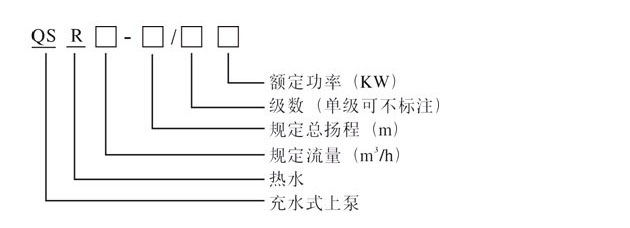

1、井用潜水泵型号意义:


 四、井用潜水泵结构说明
1、QS潜水电泵由水泵、潜水电机两部分组成。
2、水泵由叶轮、导叶(导流壳)、进水节、出水口等部件组成。叶轮的固定采用锥形套或键。
3、潜水电机采用充水式结构,内腔充满清水,主要用于电机冷却及滑动轴承的润滑;电机定子绕组采用耐水电磁线,有良好的耐水性能,转子为鼠笼型结构。电机上端设有注水孔及排气孔,下端设有放水孔。电机下部装有止推轴承及推力盘,主要承受泵轴向力及转子的自重。转子轴伸入处装有橡胶甩砂器和骨架油封,组成防砂机构,能有效防止泥沙进入电机。
五、井用潜水泵安装及使用
1、准备工作
1)使用环境必须符合本说明书中的条件,不应排灌泥水、氨水、石灰水等含固体颗粒高的或腐蚀性大的水质。
2)必须在推荐的扬程范围内正确选用。
3)检查轴转动是否灵活,应无卡死点。

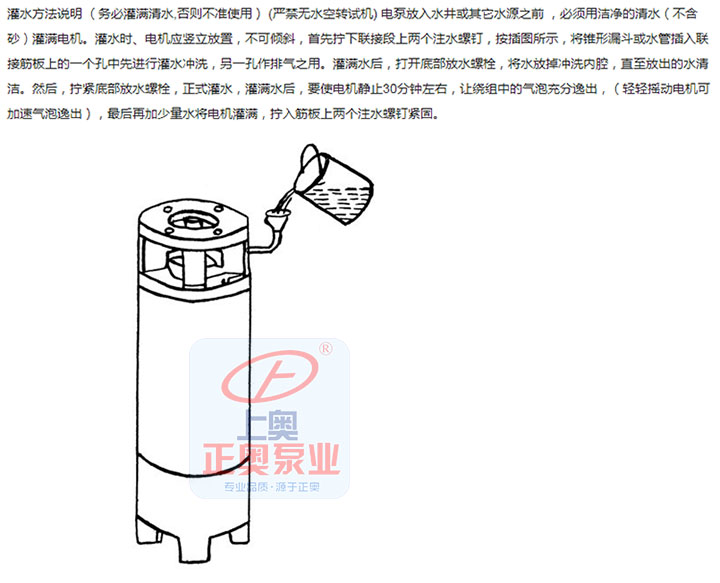

4)打开排气和注水螺塞,向电机内腔注满清水。注意防止假满,上好螺塞,不应有漏水现象。
5)用500伏兆欧表测量电机绝 ,应不低于50MΩ。
6)装好保护开关,瞬时启运电机(不超过1秒),看电机转向是否和标牌相同;若相反,调换电源任意两个接头即可,试转向时,必须从泵出水口灌入清水,待水从进水节流出时方可启动。
7)电泵配短电缆出厂,电泵的电缆接头应分别用普通胶布,亚敏胶粘带、塑料绝缘胶包扎,保证水不能浸入接头。(电缆接头方法见附图)
8)为确保安全,电泵在使用前,应安装好可靠的接地电缆线。
9)准备吊绳、枕木或钢管二根,绑扎电缆用软铁丝或细绳索。
2、井用潜水泵安装
1)电泵在河塘里安装时,需用竹篓扎在电泵下端,用三角架或傍船、傍桥、榜码头吊放。周围杂草必须清除,切不可陷入泥中,造成温升过高而烧坏电机。
2)井内安装时,电缆需用绳索或软铁丝绳系在每节输水管上。下泵时发现卡住时,不能强行下泵,避免电泵与井壁卡死现象。输水管胶垫要垫好,螺栓均匀拧紧,避免漏水。
3)电泵潜水深度不宜太深,以动水位以下0.5~5米为宜。
4)电泵必须单独安装开关及启动保护器,不得与其它电器装置共用,并且必须与电机功率相匹配,保护器额定电流的旋转位置不得随意改变,以防失去保护作用。如不配用启动保护器使用而损坏的电泵,厂方不予负责。
3、井用潜水泵使用
1)用500伏兆欧表测量电机绕组对地绝缘电阻值应不低于5兆欧。
2)电泵启动后,观察仪表电流、电压是否符合额定范围,运转声音有无异常及震动发生。若不正常应及时解决。
3)电泵运行过程中,要经常观察电压、电流、流量、扬程,如发现下列情况之一应立即停止运行。
a.在额定电压时电流超过额定值。
b.额定扬程时,流量较正常情况下降较大。
c.绝缘电阻低于0.5兆欧。
d.泵间歇出水。
e.电泵有突发声响或较大震动。
f.保护开关频繁跳闸。
4)停机即关闭电源,再启动时,须等5分钟或更长时间进行,以防电机温升过高。
六、井用潜水泵使用注意事项
QS潜水电泵是一种全扬程水泵,应首先在推荐范围内使用,并单独使用适当的保护开关。运行过程中请勿移动电泵。
潜水之前,瞬时启动电机,看电机转向是否符合标注,潜入水中绝缘电阻值应不低于5兆欧。
电泵在运行中,电流超过额定值,流量下降较大,绝缘低于0.5兆欧,电机较大震动应停机检查。
切记电机下井前必须注满清水,拧紧注水,放气螺塞,否则不准使用。
电缆和电泵的引线接头要连接可靠,密封严实。
电泵存放时,首先放净电机内部清水(放水螺塞位于电泵底端),擦干表面将电缆包扎了,存放在无尘、无腐蚀性物质、室温不低于0℃不高于30℃的地方。
电泵在启动、运行、停止时,若出现异常情况应停机待检,并积极向厂咨询和联系修理。

七、井用潜水泵保养与维护
1、力求电泵在正常工况下运行。
2、电泵每运转1000小时进行一次大检修。(最好在厂家指定维修点)保养检修项目是:
a、拆下全部零件进行清洗。
b、更换骨架油封及橡胶轴承。
c、更换损坏零件。
电泵无联轴器时拆装顺序是:
电缆护罩→滤水网→出水口→导叶部件→叶轮→进水节部件→上导轴承座部件→下导轴承座部件及转子→转子
电泵有联轴器时拆装顺序是:
电缆护罩→滤水网→进水节与导流壳联接螺栓→联轴器顶丝→将电机与水泵分离→取去联轴器
水泵拆卸:锥形套(用拆装筒轻轻敲打)→叶轮→导流壳→上导流壳
电机拆卸:甩砂器→进水节→上导轴承座→下导轴承座部件及转子→转子
3、对经常移动工作场所而使用的电泵,每用完一次,应拆下滤水网,拧下注水及排气孔螺丝、灌满清水,再放开电机下部放水螺塞,对电机内腔进行清洗。

井用潜水泵部分主要技术参数:

规格型号 水           泵 电              机
流量 扬程 转速 出水口径 额定功率 额定电压 额定电流 最大外径
QS10-36/2-2.2 10 36 2850 40 2.2 380 5.7 190
QS10-54/3-3 10 54 2850 40 3 380 7.5 190
QS10-70/4-4 10 70 2850 40 4 380 9.8 190
QS10-90/5-5.5 10 90 2850 40 5.5 380 13.1 190
QS10-108/6-5.5 10 108 2850 40 5.5 380 13.1 190
QS10-126/7-7.5 10 126 2850 40 7.5 380 17.4 190
QS15-26-2.2 15 26 2850 2 2.2 380 5.7 190
QS15-34/2-3 15 34 2850 2 3 380 7 190
QS15-52/4-4 15 52 2850 2 4 380 9.4 190
QS15-65/5-5.5 15 65 2850 2 5.5 380 13.4 190
QS15-78/6-5.5 15 78 2850 50 5.5 380 13.4 190
QS15-91/7-7.5 15 91 2850 50 7.5 380 17.4 190
QS15-104/8-7.5 15 104 2850 50 7.5 380 17.4 190
QS20-30/2-3 20 30 2850 2.5 3 380 7 184
QS20-40/2-4 20 40 2850 2.5 4 380 9.4 184
QS20-54/3-5.5 20 54 2850 2.5 5.5 380 13.4 184
QS20-75/3-7.5 20 75 2850 2.5 7.5 380 18.6 184
QS20-81/6-7.5 20 81 2850 75 7.5 380 17.4 184
QS25-17-2.2 25 17 2850 2.5 2.2 380 5.7 184
QS25-25-3 25 25 2850 2.5 3 380 7 184
QS25-36/2-4 25 36 2850 2.5 4 380 9.4 184
QS25-44/2-5.5 25 44 2850 2.5 5.5 380 13.4 184
QS25-60/3-7.5 25 60 2850 2.5 7.5 380 18.6 184
QS32-20-3 32 20 2850 3 3 380 7 184
QS30-30/2-4 30 30 2850 3 4 380 9.4 184
QS30-36/2-5.5 30 36 2850 3 5.5 380 13.4 184
QS30-45/3-5.5 30 45 2850 3 5.5 380 13.4 184
QS30-54/3-7.5 30 54 2850 3 7.5 380 18.6 184
QS40-16-3 40 16 2850 3 3 380 7 184
QS40-21-4 40 21 2850 3 4 380 9.4 184
QS40-28-5.5 40 28 2850 3 5.5 380 13.4 184
QS40-32/2-5.5 40 32 2850 3 5.5 380 13.4 184
QS40-40/2-7.5 40 40 2850 3 7.5 380 18.6 184
QS45-16-3 45 16 2850 3 3 380 7 184
QS45-25-5.5 45 25 2850 3 5.5 380 13.4 184
QS50-18-4 50 18 2850 4 4 380 9.4 184
QS50-24-5.5 50 24 2850 4 5.5 380 13.4 184
QS50-30/2-7.5 50 30 2850 4 7.5 380 18.6 184
QS50-39/3-7.5 50 39 2850 4 7.5 380 18.6 184
QS65-7-2.2 65 7 2850 4 2.2 380 5.7 184




井用潜水泵主要技术参数

规格型号 水泵 电机
流量 扬程 转速 出水口径 额定功率 额定电压 额定电流 最大外径
QS65-10-3 65 10 2850 4 3 380 7 184
QS65-13-4 65 13 2850 4 4 380 9.4 184
QS60-20-5.5 65 20 2850 4 5.5 380 13.4 184
QS65-25-7.5 65 25 2850 4 7.5 380 18.6 184
QS80-11-4 80 11 2850 4 4 380 9.4 184
QS80-22-7.5 80 24 2850 4 7.5 380 18.6 184
QS80-24/2-7.5 80 24 2850 4 7.5 380 18.6 184
QS100-8-4 100 8 2850 4 4 380 9.4 184
QS100-15-7.5 100 15 2850 6 7.5 380 18.6 184
QS120-7-4 120 7 2850 6 4 380 9.4 220
QS120-10-5.5 120 10 2850 6 5.5 380 13.4 220
QS120-18/2-7.5 120 18 2850 6 7.5 380 18.6 220
QS160-8-5.5 160 8 2850 6 5.5 380 13.4 220
QS200-5-4 200 5 2850 6 4 380 9.4 220
QS210-10-7.5 210 10 2850 6 7.5 380 18.6 220
QS220-5-5.5 220 5 2850 6 5.5 380 13.4 184
QS250-5-5.5 250 5 2850 6 5.5 380 13.4 220
QS250-8-7.5 250 8 2850 6 7.5 380 18.6 220

注:如产品更改后表参数与本表参数不一致时,以产品合格证、铭牌为准!
