ZWL型直联式自吸排污泵
销售热线:021-66525777   63099652
产品分类:排污泵
口径(进口/出口):25-300(mm)
流量:5-800(m3/h)
正奥泵业优势:知名度高,品质可靠,服务完善    现货供应
各种材质、非常规产品皆可订做
  • 产品概述
  • 选型参数

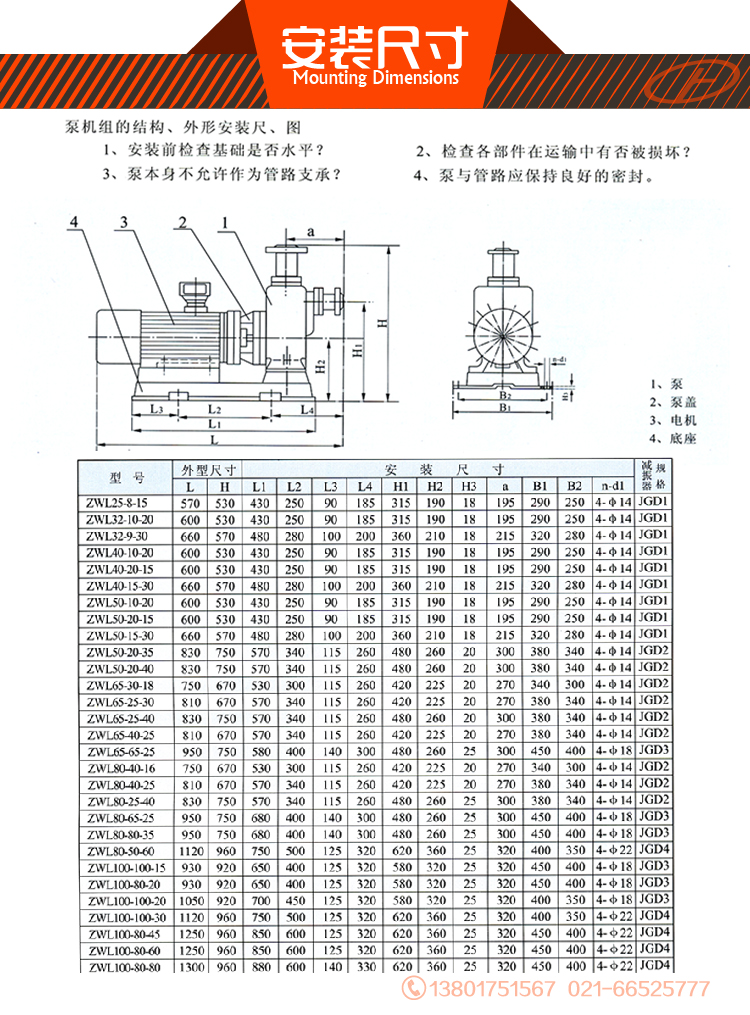

  • 安装尺寸
  • 应用领域
  • 型号意义
  • 产品特点


一、产品概述:

      ZWL型直联自吸式排污泵广泛适用于市政排污工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业、纤维、浆料和混合悬浮等化工介质理想的杂质泵。 该泵采用直联式结构与国内同类产品相比,具有结构简单紧凑、振动少,自吸性能好、排污能力强、高效节能,使用维修方便等特点。

二、使用条件:

      1、环境湿度 50℃,介质温度 80℃,特殊要求可达 200℃。
      2、介质PH值铸铁材质为6-9,不锈钢为2-13。
      3、介质重度不超过1240千克/m3。
      4、自吸高度不能超过规定值4.5-5.5米,吸入管长度为 10米。
      5、通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍。


三、型号意义:

四、产品优点:

1、结构紧凑。该系列泵为卧式结构、机泵一体、外型美观、占地面积少,与普通自吸泵比较,占地面积减少30%。如采用IP54户外电机则无需泵房,可置于户外使用。
2、运行平稳、噪音低、组件同心度高。电机和泵直联,简化了中间结构,增加了运行的平稳性,叶轮具有极好的动静平衡,运行时无振动,低噪音、延长了轴承的使用寿命,改善了使用环境。
3、轴封采用优质机械密封,动、静环由硬质合金制成,耐磨无泄漏、使用寿命长。
4、采用水力模型、具有效率高、性能好等特点。
5、安装使用维护方便。吐出管路不需要装止回阀,吸入管路不需要安装底阀,因此简化了管路系统,又改善了劳动条件。
6、结构独特、自吸性能好,工作前只需保证泵体内储有定量引液即可。

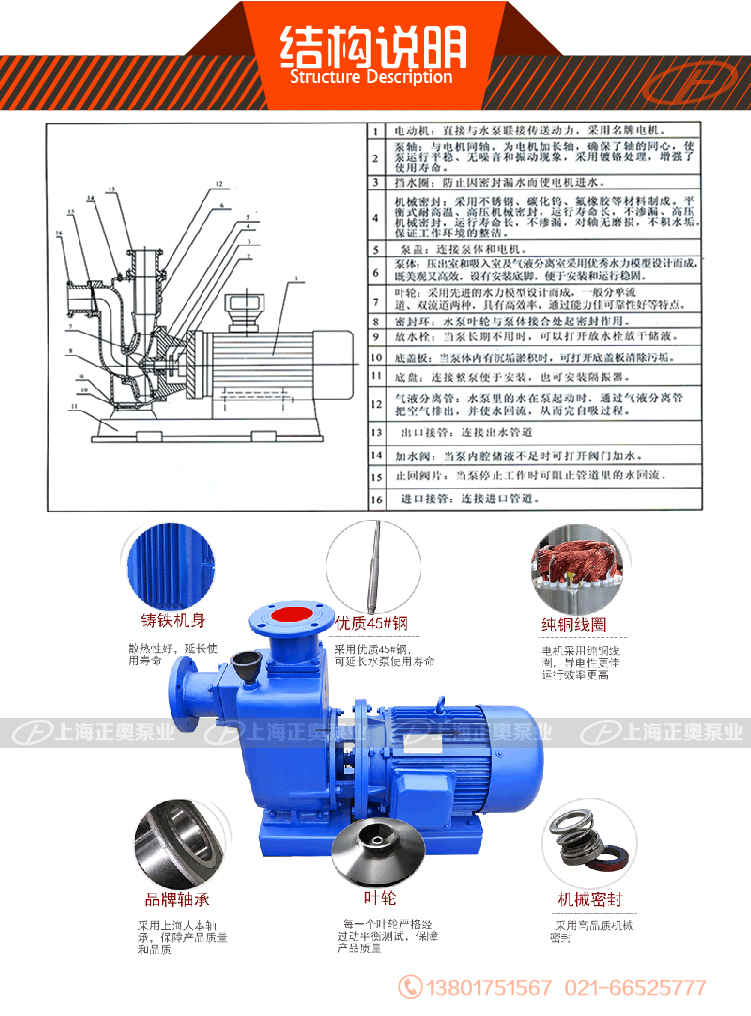

五、结构特点:


1电动机:直接与水泵联接传送动力,采用名牌电机。
2泵轴:与电机同轴。为电机加长轴,确保了轴的同心,使泵运行平稳、无噪音和振动现象,采用镀铬处理,增强了使用寿命。
3挡水圈:防止因密封漏水而使电机进水。
4机械密封:采用不锈钢、碳化钨、氟橡胶等材料制成。运行寿命长,不渗漏、对轴无磨损。
5泵盖:连接泵体和电机。
6泵体:压出室和吸人室及气液分离室采用优秀水力模型设计而成。
7叶轮:采用的水力模型设计而成,具有高效率,可靠性好等特点。
8密封环:水泵叶轮与泵体接合处起密封作用。
9底盖板:当泵体内有沉垢淤积时,可打开底盖板清除污垢。
10放水栓:当泵长期不用时,可以打开放水栓放干储液。
11底盘:连接整泵便于安装,也可安装隔振器。
12出口接管:连接出水管道
13加水阀:当泵内腔储液不足时可打开阀门加水。
14止回阀片:当泵停止工作时可阻止管道里的水回流
15进口接管:连接进口管道。

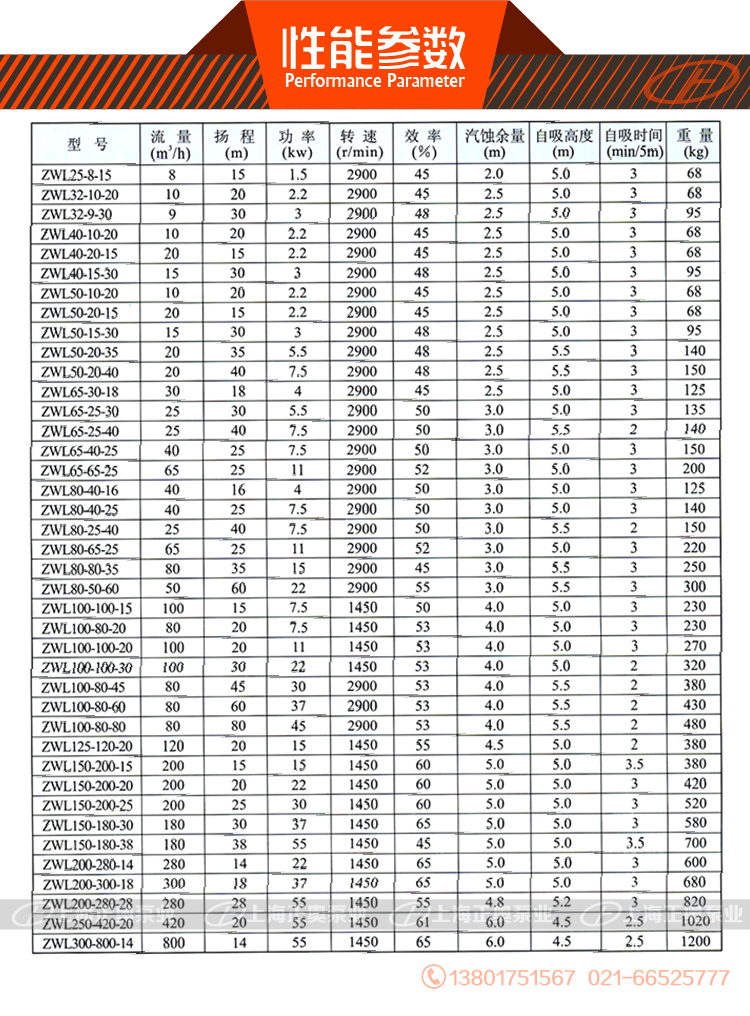

六、性能参数:


型号

流量
m3/h

扬程
m

功率
kw

转速
r/min

效率
%

汽蚀余量
m

自吸高度
m

自吸时间
min/m

重量kg

ZWL25-8-15

8

15

1.5

2900

45

2.0

5.0

3

68

ZWL32-9-30

9

30

3

2900

48

2.5

5.0

3

68

ZWL40-10-20

10

20

2.2

2900

45

2.5

5.0

3

95

ZWL40-20-15

20

15

2.2

2900

45

2.5

5.0

3

68

ZWL40-15-30

15

30

3

2900

48

2.5

5.0

3

68

ZWL50-10-20

10

20

2.2

2900

45

2.5

5.0

3

68

ZWL50-20-15

20

15

2.2

2900

45

2.5

5.0

3

68

ZWL50-15-30

15

30

3

2900

48

2.5

5.0

3

95

ZWL50-20-35

20

35

5.5

2900

48

2.5

5.5

3

140

ZWL50-20-40

20

40

7.5

2900

48

2.5

5.5

3

150

ZWL65-30-18

30

18

4

2900

45

2.5

5.0

3

125

ZWL65-25-30

25

30

5.5

2900

50

3.0

5.0

3

135

ZWL65-25-40

25

40

7.5

2900

50

3.0

5.5

2

140

ZWL65-40-25

40

25

7.5

2900

50

3.0

5.0

3

150

ZWL65-65-25

65

25

11

2900

52

3.0

5.0

3

200

ZWL80-40-16

40

16

4

2900

50

3.0

5.0

3

125

ZWL80-40-25

40

25

7.5

2900

50

3.0

5.0

3

140

ZWL80-25-40

25

40

7.5

2900

50

3.0

5.5

2

150

ZWL80-65-25

65

25

11

2900

52

3.0

5.0

3

220

ZWL80-80-35

80

35

15

2900

45

3.0

5.5

3

250

ZWL80-50-60

50

60

22

2900

55

3.0

5.5

3

300

ZWL100-100-15

100

15

7.5

1450

50

4.0

5.0

3

230

ZWL100-80-20

80

20

7.5

1450

53

4.0

5.0

3

230

ZWL100-100-20

100

20

11

1450

53

4.0

5.0

3

270

ZWL100-100-30

100

30

22

1450

53

4.0

5.0

2

320

ZWL100-80-45

80

45

30

2900

53

4.0

5.5

2

380

ZWL100-80-60

80

60

37

2900

53

4.0

5.5

2

430

ZWL100-80-80

80

80

45

2900

53

4.0

5.5

2

480

ZWL125-120-20

120

20

15

1450

55

4.5

5.0

2

380

ZWL150-200-15

200

15

15

1450

60

5.0

5.0

3.5

380

ZWL150-200-20

200

20

22

1450

60

5.0

5.0

3

420

ZWL150-200-25

200

25

30

1450

60

5.0

5.0

3

520

ZWL150-180-30

180

30

37

1450

65

5.0

5.0

3

580

ZWL150-180-38

180

38

55

1450

45

5.0

5.0

3.5

700

ZWL200-280-14

280

14

22

1450

65

5.0

5.0

3

600

ZWL200-300-18

300

18

37

1450

65

5.0

5.0

3

680

ZWL200-280-28

280

28

55

1450

55

4.8

5.2

3

820

ZWL250-420-20

420

20

55

1450

61

6.0

4.5

2.5

1020

ZWL300-800-14

800

14

55

1450

65

6.0

4.5

2.5

1200
