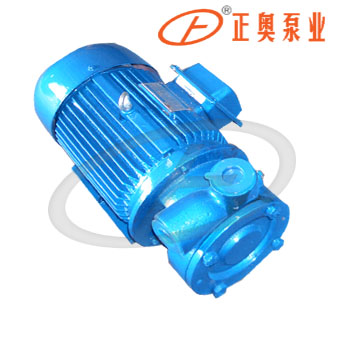

1W型单级直联旋涡泵
销售热线:021-66525777   63099652
产品分类:旋涡泵
口径(进口/出口):25(mm)
流量:2.4-2.5(m3/h)
正奥泵业优势:知名度高,品质可靠,服务完善    现货供应
各种材质、非常规产品皆可订做
  • 产品概述

一、产品概述:


    1W型单级直连旋涡泵是我厂生产多年的老产品,具有结构简单,使用安全可靠,维修保养方便,体积小,重量轻等优点。本产品性能稳定可靠,达到国内同类产品水平。由于以上特点,我厂生产的W型单级直连旋涡泵深得全国广大使用部门的拥护与信任。
    W型单级直连旋涡泵是供汲送清水和物理化学性质类似于水的液体之用,使用液温不得超过6 0℃,常用于小型锅炉给水的配套,在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防稳压、热交换机组、  农业远程喷灌等各工业部门都有广泛的应用。


二、型号意义:


    型号:1W-2.4-10.5
    1-泵的进口直径1英寸
    W-旋涡泵
    2.4-泵流量(m3/h)
    1 0.5-泵扬程为10.5×10(m)
    型号:1W-2.5-12
     1-泵的进口直径1英寸
    W-旋涡泵
    2.5-泵流量(m3/h)
    1 2-泵扬程为12×10(m)


三:结构说明:


1W2.4-10.5产品结构

1.电机轴头       8.  泵  轴
2.键             9.  泵    架
3.填料压盖       10.挡水圈
4.泵  体         11.轴承盖乙
5.填  料         12.轴    承
6.键              13.小圆螺母
7.叶  轮         14.轴承盖甲





    泵体4与电机法兰连接,泵轴8装在电机轴头上是动配合,键2在键槽内可自由滑动。
    叶轮7与泵轴8也是动配合,运转时能自动调整叶轮二面的间隙。泵装好后旋转泵轴转动应轻松,不可有轻重现象,叶轮在泵内转动应无摩擦噪音。叶轮与泵体泵盖之间的间隙应在0.1 0~0.20毫米范围内,并可用纸垫调整。
1W2.5-12产品结构

1.电机轴伸            9.  内隔板
2.电    机            10.销
3.泵  体              11.外隔板
4.轴衬圈             12.叶  轮
5.挡水圈             13.接  轴
6.健                   14.叶轮键
7.压    盖            15.O形密封圈
8.柔性石墨填料    16.泵  盖




     本泵采用泵与电机直联结构,其进水口为水平方向,吐出口垂直向上。众泵端看,泵为逆时针转动。叶轮可在悬臂轴上自由滑动,运行时能自动调正叶轮二面的间隙,外隔板可借助于叶轮上的二螺孔与叶轮一起拆出,内隔栖采用9—4铝铁青铜,轴采用不锈钢,填料采用新型密封材料柔性石墨。
    叶轮,内隔板采用9-4铁青铜,轴采用不锈钢'填料米用新型器封材料柔性石墨。
    本泵性能稳定,结构简单,拆装方便。

1W直联式单级旋涡泵性能参数

1w2.4-10.5性能曲线

流  量 (m3/h)
扬    程(m)
转  速(r/min)
轴功率 (KW)
配用功率 (KW)
效率 (%)
2.4
105
2900
2.49
3
28

1w2.5-12性能曲线图

流  量(m3/h)
扬  程(m)
转  速(r/min)
轴功率(KW)
电机功率(KW)
效  率(%)
汽蚀余量(m)
    2.5
    120
    2900
    2.64
    3
    31
    6-1
