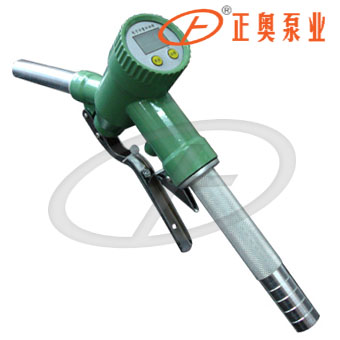

DDY型电子计量加油枪
销售热线:021-66525777   63099652
产品分类:加油机设备
口径(进口/出口):25mm 32mm
流量:25L/min-120L/min
正奥泵业优势:知名度高,品质可靠,服务完善    现货供应
各种材质、非常规产品皆可订做
  • 产品概述

一、用途:


DY型系列电子计量加油枪(简称加油枪)是用于测量流径管道液体的体积流量的仪表。宜测量汽油、煤油燃料等。仪表具有精度高,使用方便灵活等优点。只要被测介质的液面与仪表之间具有2米至10米的落差高度,便可正常工作,不需附加动力源。

二、主要技术参数


1.公称口径及流量:
2、计量精度:±1%

3、被测介质:汽油如介质为煤油、柴油时应对流量计读数作修正处理。

4、最大工作压力:0.1MPa


三、主要结构及工作原理


电子计量加油枪的结构由电子显数器、计量室及主体三部分组成。其中电子显数由磁性联轴器和累计指示,回零装置等机构组成,计量室由芯架、叶轮、蜗轮、蜗杆等零件组成,主体由表壳、进、出油筒、阀门机构等组成。

    握紧弯手柄,阀门打开时,液体经进油筒流入计量室,液体作用在叶轮上使之产生转矩而转动,叶轮的转速经蜗杆、蜗轮、齿轮的减速,再经磁性联轴器带动电子显数器进行积算,便可读出流径管道的液体体积数量。

1、进油管2、胶垫3、孔板整流器4、芯架5、叶轮6、表盖7、电子显数器8、电池9、传感器10、磁性联轴器11、蜗轮12、阀门机构13、出油管14、弯手柄15、枪体16、调整器
一、显示屏为液晶显示

二、屏幕上方显示值为最新示值读数

三、屏幕下方显示值为零计示值读数

四、回零装置按一下最新示值回零,按着12秒累计示值回零

五、开关为电池电源开关

六、电源显示,在电力不足的情况下进行闪动,应更换电池。

七、电源辅助开关、传感器、电池盒。

八、使用安装细则

安装前应将输液管道、胶管等进行清洗,然后将胶管接于电子计量加油枪的管接头上扎紧,便可进行使用。DDY-25型、DDY-32型即表示可用内径φ25、φ32胶管连接使用。

     1、管路中被测介质的流量值,应符合并保持在计量加油枪规定的流量范围,详见第二款1条。

     2、被测液体的液面应高出流量计2-10米的位置。

     3、计量加油枪前端应安装“过滤装置”以保证液体的清洁。“过滤装置”可用不低于20目的钢丝

布,且总面积应在75mm以上对液体进行过滤。

     4、计量加油枪是比较精密的仪表,严禁摔打、敲击。如仪表发生故障应先熟悉结构,仔细依次

进行拆卸检查,拆装后应重新标定检查。

     (1)标准容器的精度不得低于±0.2%。

     (2)标定时选取在仪表流量范围内低、中、高三点进行,每点测试三次,取得平均值。

仪表计量精度按下式计算:标定时如需对仪表精度进行调整,可拆除铅封,卸下铅封镙钉,再旋下顶紧钉,将调节螺钉旋进为正,旋出为负,调整后依次装上,经标定后的仪表应符合精度的要求。

    5、本加油枪属速度式仪表,介质的粘度及密变的变化对仪表的示值有影响。出厂时是以汽油(或模拟汽油)为介质标定的,所以在计量煤油或柴油时,对仪表的指示值应作修正处理。如有条件,用户应重新在使用条件下标定。煤油的粘度受温度影响较大,所以不同温度修正的系数有差异,经实验推导出修正系数,推荐给用户。

        计算公式如下:


修正系数为:(1)介质是煤油时煤油修正系数=0.994

            (2)介质是柴油时:

                               油温>10℃时柴油修正系数为=0.978

                               油温≤10℃时柴油修正系数为=0.957

应用实例:计量柴油时,油温为13℃时,加油枪表盘指示值为 150升,求实际加油量:

             实际加油量=0.978×150升=146.7升

             答:实际加油量为146.7升。

6、安装示意图

7、电子显数器,如果在使用中显示屏幕左上方出现闪动或不显示,请调换电池(7号,1.5V,2节)调换电池时,打开表盖,把电子显数拿出,调换新电池后再重新放在原处,注意传感器也放在原处孔内,盖好表盖就可以使用,并注意+-电源方向。如果新安装电池正确按电源开关启动显示屏不显示,打开表盖,按电源辅助开关,1-2次数显恢复正常工作。

型 号
进出
口径
mm
最小
流量
L/min
额定
流量
L/min
最大
流量
L/min
仪表
显示值
重量
Kg

 DDY-25

25

25

35

60

1~9999


DDY-32

32

32

65

120

1~9999
