ISWH型卧式不锈钢离心泵
销售热线:021-66525777   63099652
产品分类:不锈钢水泵
口径(进口/出口):15-500(mm)
流量:1.1-1450(m3/h)
正奥泵业优势:知名度高,品质可靠,服务完善    现货供应
各种材质、非常规产品皆可订做
  • 产品概述

一、主要用途:


1、ISW卧式清水泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水,高层建筑增压送水,园林喷灌,消防增压,远距离输送,暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T≤80℃。

2、ISWR卧式热水泵广泛适用于:冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统,ISWR型使用温度T≤120℃。

3、lSWH卧式化工泵,供输送不含固体颗料,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20~C~+120℃。

4、lSWB卧式管道油泵,供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体,被输送介质温度为一20~C~+120℃。


二、工作条件:


1、吸入压力≤1.6MPa,或泵系统最高工作压力 ≤1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应 在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。

2、环境温度<40℃,相对湿度<95%。

3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。

注:如使用介质为带有细小颗粒,请在订货时注明,以便厂家采用耐磨式机械密封。


三、产品特点:


运行平稳:泵轴的绝对同心度及叶轮优异的动静平衡,保证平稳运行,绝无振动。

滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏。

噪音低:两个低噪音轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。

故障率低:结构简单合理,关键部分采用国际一流品质;配套,整机无故障工作时间大大提高。

维修方便:更换密封、轴承,简易方便。

占地更省:出口可向左、向右、向上三个方向,便于管道布置安装,节省空间。

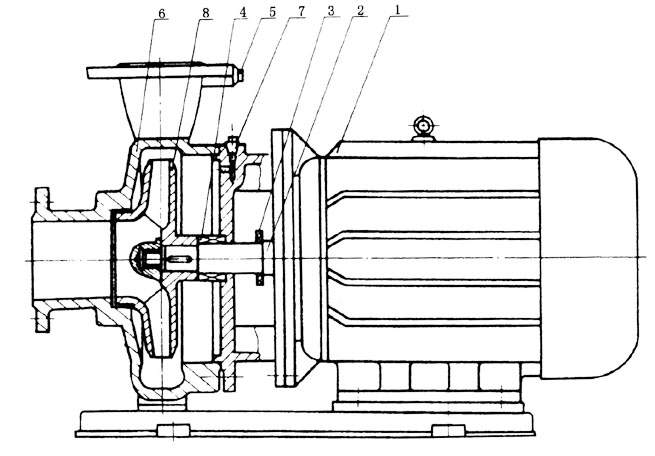

四、结构图:


1 电动机:直接与水泵联接传送动力,采用名牌电机。
2 泵轴:与电机同轴,为电机加长轴,确保了轴的同心,使泵运转平稳。无噪音和振动现象,采用镀铬处理,增强了使用寿命。
3 挡水圈:防止因密封漏水而使电机进水。
4 机械密封:采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温。高压机械密封,运行寿命长,不渗漏,对轴无磨损,不积水垢,保证工作环境的整洁。
5 取压塞:可安装压力表直观监控泵的正常高效运行
6 泵体:压出塞和吸入室采用优秀水力模型设计而成,既美观又高效,设有安装底脚,便于安装和运行稳固。
7 放气塞:灌泵时排净泵内空气,保证了泵的正常启动。
8 叶轮:采用水力模型设计而成,具有高效率,可靠性好等特点。


五、型号意义:


六、性能参数:


型  号
流 量Q
扬程
m
效率
%
转速
r/min
电机功率
KW
允许汽蚀余量
m
m3/h
l/s
25-125
4
1.11
20
36
2900
0.75
2.3
25-160
4
1.11
32
32
2900
1.5
2.3
25-160A
3.7
1.03
28
31
2900
1.1
2.3
32-100(I)
6.3
1.75
12.5
54
2900
0.75
2.3
32-125
5
1.39
20
44
2900
0.75
2.3
32-125A
4.5
1.25
16
43
2900
0.55
2.3
32-160
6.5
5
32
44
2900
1.5
2.3
32-160A
4
1.1
25
34
2900
1.1
2.0
32-160(I)
6.3
1.75
32
40
2900
2.2
2.0
32-200
4.5
12.5
50
32
2900
3
2.0
32-200(I)
6.3
1.75
50
33
2900
4
2.0
32-200A
4
1.11
44
40
2900
2.2
2.0
40-125
6.3
1.75
20
46
2900
1.1
2.3
40-125A
5.6
1.56
16
45
2900
0.75
2.3
40-160
6.3
1.75
32
40
2900
2.2
2.3
40-160A
5.9
1.64
28
39
2900
1.5
2.3
40-160B
5.5
1.53
24
38
2900
1.1
2.3
40-200
6.3
1.75
50
33
2900
4
2.3
40-200A
5.9
1.64
44
31
2900
3
2.3
40-200B
5.3
1.47
36
29
2900
2.2
2.3
40-250
6.3
1.75
80
28
2900
7.5
2.3
40-250A
5.9
1.64
70
28
2900
5.5
2.3
40-250B
5.5
1.53
60
27
2900
4
2.3
40-100(I)
12.5
3.47
12.5
62
2900
1.1
2.3
40-100(I)A
11
3.05
10
60
2900
0.75
2.3
40-125(I)
12.5
3.47
20
58
2900
1.5
2.3
40-125(I)A
11
3.05
16
57
2900
1.1
2.3
40-160(I)
12.5
3.47
32
52
2900
3
2.3
40-160(I)A
11.7
3.25
28
51
2900
2.2
2.3
40-160(I)B
10.4
2.89
22
50
2900
1.5
2.3
40-200(I)
12.5
3.47
50
46
2900
5.5
2.3
40-200(I)A
11.7
3.25
44
45
2900
4
2.3
40-200(I)B
10.6
2.94
36
44
2900
3
2.3
40-250(I)
12.5
3.47
80
38
2900
11
2.3
40-250(I)A
11.6
3.22
70
38
2900
7.5
2.3
40-250(I)B
10.8
3.0
60
37
2900
7.5
2.3
40-250(I)C
10.0
2.78
52
36
2900
5.5
2.3
50-100
12.5
3.47
12.5
62
2900
1.1
2.3
50-100A
11
3.05
10
60
2900
0.75
2.3
50-125
12.5
3.47
20
58
2900
1.5
2.3
型  号
流 量Q
扬程
m
效率
%
转速
r/min
电机功率
KW
允许汽蚀余量
m
m3/h
l/s
50-125A
11
3.05
16
57
2900
1.1
2.3
50-160
12.5
3.47
32
52
2900
3
2.3
50-160A
11.7
3.25
28
51
2900
2.2
2.3
50-160B
10.4
2.89
22
50
2900
1.5
2.3
50-200
12.5
3.47
50
46
2900
5.5
2.3
50-200A
11.7
3.25
44
45
2900
4
2.3
50-200B
10.6
2.94
36
44
2900
3
2.3
50-250
12.5
3.47
80
38
2900
11
2.3
50-250A
11.6
3.22
70
38
2900
7.5
2.3
50-250B
10.8
3.0
60
37
2900
7.5
2.3
50-250C
10.0
2.78
52
36
2900
5.5
2.3
50-100(I)
25
6.94
12.5
69
2900
1.5
2.5
50-100(I)A
22.3
6.19
10
67
2900
1.1
2.5
50-125(I)
25
6.94
20
68
2900
3
2.5
50-125(I)A
22.3
6.19
16
66
2900
2.2
2.5
50-160(I)
25
6.94
32
63
2900
4
2.5
50-160(I)A
23.4
6.5
28
62
2900
4
2.5
50-160(I)B
21.6
6.0
24
58
2900
3
2.5
50-200(I)
25
6.94
50
58
2900
7.5
2.5
50-200(I)A
23.5
6.53
44
57
2900
7.5
2.5
50-200(I)B
21.8
6.06
38
55
2900
5.5
2.5
50-250(I)
25
6.94
80
50
2900
15
2.5
50-250(I)A
23.4
6.5
70
50
2900
11
2.5
50-250(I)B
21.6
6.0
60
49
2900
11
2.5
50-315(I)
25
6.94
125
40
2900
30
2.5
50-315(I)A
23.7
6.58
113
40
2900
22
2.5
50-315(I)B
22.5
6.25
101
39
2900
18.5
2.5
50-315(I)C
20.6
5.72
85
38
2900
15
2.5
65-100
25
6.94
12.5
69
2900
1.5
2.5
65-100A
22.3
6.19
10
67
2900
1.1
2.5
65-125
25
6.94
20
68
2900
3
2.5
65-125A
22.3
6.19
16
66
2900
2.2
2.5
65-160
25
6.94
32
63
2900
4
2.5
65-160A
23.4
6.5
28
62
2900
4
2.5
65-160B
21.6
6.0
24
58
2900
3
2.5
65-200
25
6.94
50
58
2900
7.5
2.5
65-200A
23.5
6.53
44
57
2900
7.5
2.5
65-200B
21.8
6.06
38
55
2900
5.5
2.5
65-250
25
6.94
80
50
2900
15
2.5
65-250A
23.4
6.5
70
50
2900
11
2.5
65-250B
21.6
6.0
60
49
2900
11
2.5
65-315
25
6.94
125
40
2900
30
2.5
65-315A
23.7
6.58
113
40
2900
22
2.5
65-315B
22.5
6.25
101
39
2900
18.5
2.5
65-315C
20.6
 5.72
85
38
2900
15
2.5
65-100(I)
50
13.9
12.5
73
2900
3
3.0
65-100(I)A
44.7
12.4
10
72
2900
2.2
3.0
65-125(I)
50
13.9
20
72.5
2900
5.5
3.0
3.0
型  号
流 量Q
扬程
m
效率
%
转速
r/min
电机功率
KW
允许汽蚀余量
m
m3/h
l/s
65-125(I)A
45
12.5
16
71
2900
4
3.0
65-160(I)
50
13.9
32
71
2900
7.5
3.0
65-160(I)A
46.7
13.0
28
70
2900
7.5
3.0
65-160(I)B
43.3
12.0
24
69
2900
5.5
3.0
65-200(I)
50
13.9
50
67
2900
15
3.0
65-200(I)A
47
13.1
44
66
2900
11
3.0
65-200(I)B
43.5
12.1
38
65
2900
7.5
3.0
65-250(I)
50
13.9
80
59
2900
22
3.0
65-250(I)A
46.7
13.0
70
59
2900
18.5
3.0
65-250(I)B
43.3
12.0
60
58
2900
15
3.0
65-315(I)
50
13.9
125
54
2900
37
3.0
65-315(I)A
46.5
12.9
110
54
2900
30
3.0
65-315(I)B
44.5
12.4
100
53
2900
30
3.0
65-315(I)C
41
11.4
85
51
2900
22
3.0
80-100
50
13.9
12.5
73
2900
3
80-100A
44.7
12.5
10
72
2900
2.2
3.0
80-125
50
13.9
20
72.5
2900
5.5
3.0
80-125A
45
12.5
16
71
2900
4
3.0
80-160
50
13.9
32
71
2900
7.5
3.0
80-160A
46.7
13.0
28
70
2900
7.5
3.0
80-16, 0B
43.3
12.0
24
69
2900
5.5
3.0
80-200
50
13.9
50
67
2900
15
3.0
80-200A
47
13.1
44
66
2900
11
3.0
80-200B
43.5
12.1
38
65
2900
7.5
3.0
80-250
50
13.9
80
59
2900
22
3.0
80-250A
46.7
13.0
70
59
2900
18.5
3.0
80-250B
43.3
12.0
60
58
2900
15
3.0
80-315
50
13.9
125
54
2900
37
3.0
80-315A
46.5
12.9
110
54
2900
30
3.0
80-315B
44.5
12.4
100
53
2900
30
3.0
80-315C
41
11.4
85
51
2900
22
3.0
80-350
50
13.9
150
66
2900
55
3.0
80-350A
44.5
12.4
142
65
2900
45
3.0
80-350B
41
11.4
135
62
2900
37
3.0
80-100(I)
100
27.8
12.5
76
2900
5.5
4.5
80-100(I)A
89
24.7
10
74
2900
4
4.5
80-125(I)
100
27.8
20
76
2900
11
4.5
80-125(I)A
89
24.7
16
74
2900
7.5
4.5
80-160(I)
100
27.8
32
76
2900
15
4.5
80-160(I)A
93.5
26.0
28
74
2900
11
4.5
80-160(I)B
86.6
24.1
24
72
2900
11
4.5
80-200(I)
100
27.8
50
74
2900
2
4.5
80-200(I)A
93.5
26.0
44
73
2900
18.5
4.5
80-200(I)B
87
24.2
38
71
2900
15
4.5
80-250(I)
100
27.8
80
69
2900
37
4.5
80-250(I)A
93.5
26.0
70
68
2900
30
4.5
80-250(I)B
87
24.2
60
66
2900
30
4.5
80-315(I)
100
27.8
125
66
2900
75
4.5
型  号
流 量Q
扬程
m
效率
%
转速
r/min
电机功率
KW
允许汽蚀余量
m
m3/h
l/s
80-315(I)A
95
26.4
113
66
2900
55
4.0
80-315(I)B
90
25
101
65
2900
45
4.0
80-315(I)C
82
22.8
85
63
2900
37
4.0
100-100
100
27.8
12.5
76
2900
5.5
4.5
100-100A
89
47
10
74
2900
4
4.5
100-125
100
27.8
20
76
2900
11
4.5
100-125A
89
24.7
16
74
2900
7.5
4.5
100-160
100
27.8
32
76
2900
15
4.5
100-160A
93.5
26.0
28
74
2900
11
4.5
100-160B
86.6
24.1
24
72
2900
11
4.5
100-200
100
27.8
50
74
2900
22
4.0
100-200A
93.5
26.0
44
73
2900
18.5
4.0
100-200B
87
24.2
38
71
2900
15
4.0
100-250
100
27.8
80
69
2900
37
4.0
100-250A
93.5
26.0
70
68
2900
30
4.0
100-250B
87
24.2
60
66
2900
30
4.0
100-315
100
27.8
125
66
2900
75
4.0
100-315A
95
26.4
113
66
2900
55
4.0
100-315B
90
25
101
65
2900
45
4.0
100-315C
82
22.8
85
63
2900
37
4.0
100-100(I)
160
44.4
12.5
73
2900
11
4.5
100-125(I)
160
44.4
20
74
2900
15
4.5
100-125(I)A
140
39
17
72
2900
11
4.5
100-160(I)
160
44.4
32
32
2900
22
5.6
100-160(I)A
140
39
28
28
2900
18.5
5.0
100-200(I)
100
44.4
50
50
2900
37
5.2
100-200(I)A
140
39
45
45
2900
30
4.5
100-200(I)B
100
27.8
40
40
2900
22
4.5
100-250(I)
160
44.4
80
80
2900
55
4.8
100-250(I)A
140
39
72
72
2900
45
4.5
100-250(I)B
100
27.8
65
65
2900
37
4.5
100-350
100
27.8
150
150
2900
90
4.0
100-350A
87
24.2
142
142
2900
75
4.0
100-350B
82
22.8
135
135
2900
55
4.0
125-100
160
44.4
12.5
12.5
2900
11
4.0
125-100A
143
39.7
10
10
2900
7.5
4.0
125-125
160
44.4
20
20
2900
15
4.0
125-125A
143
39.7
16
16
2900
11
4.0
125-160
160
44.4
32
32
2900
22
4.0
125-160A
150
41.7
28
28
2900
18.5
4.0
125-160B
138
38.3
24
24
2900
15
4.0
125-200
160
44.4
50
50
2900
37
5.5
125-200A
150
41.7
44
44
2900
30
5.5
125-200B
138
38.3
37.5
37.5
2900
22
5.5
125-250
160
44.4
80
80
2900
55
5.0
125-250A
150
41.7
70
70
2900
45
5.5

注:用户如需125~300mm口径的管道离心泵,与低转速卧式管道离心泵,请电话联系021-63099630。

相关产品

13816751567
