一、产品概述：

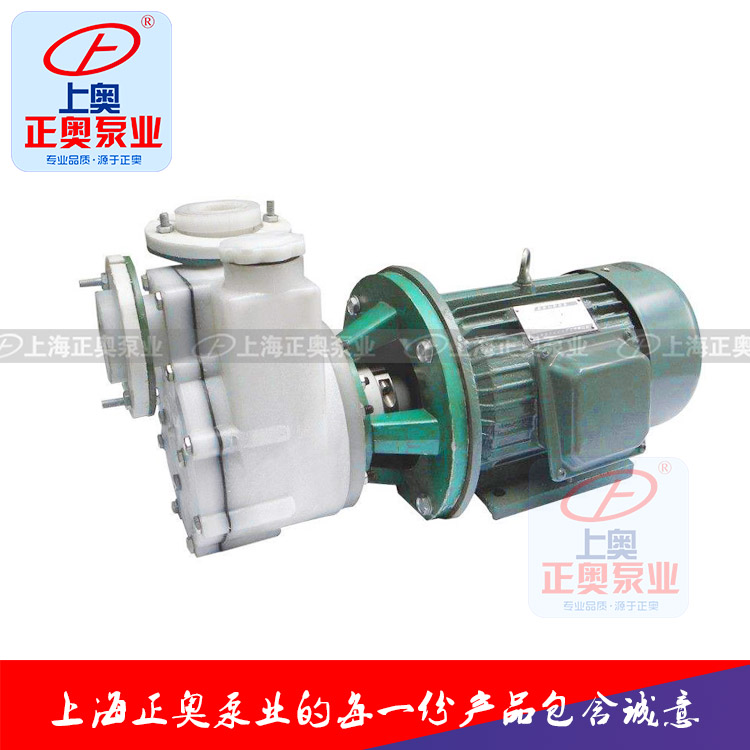

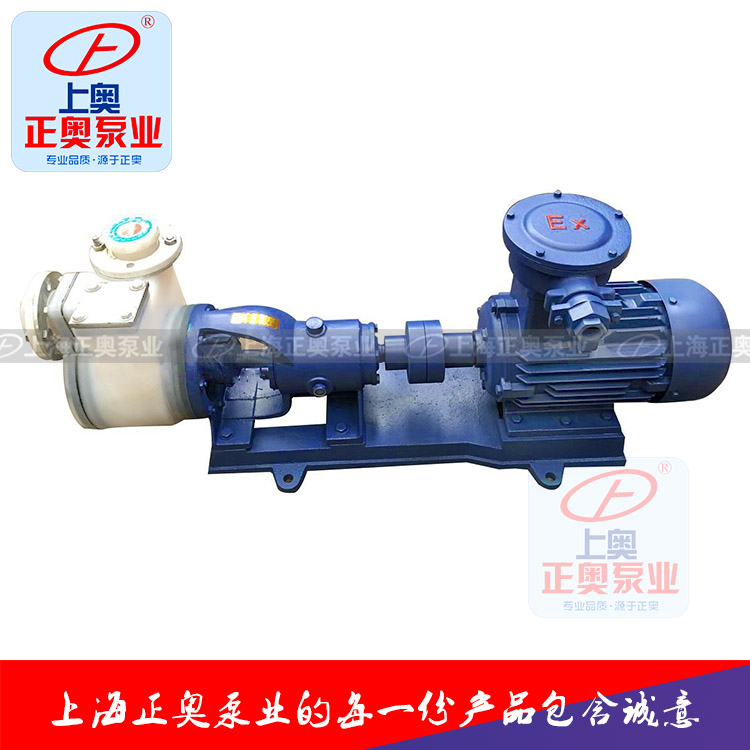

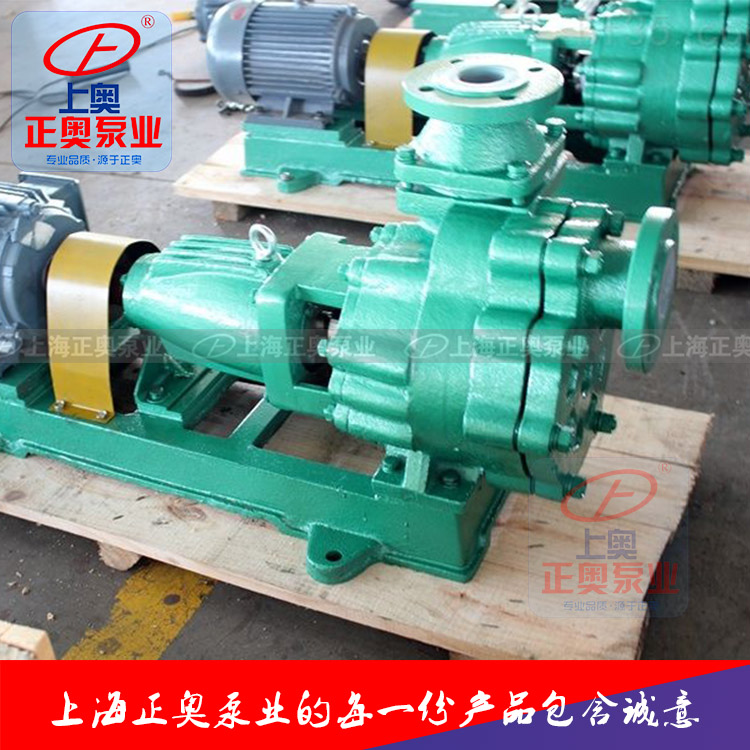

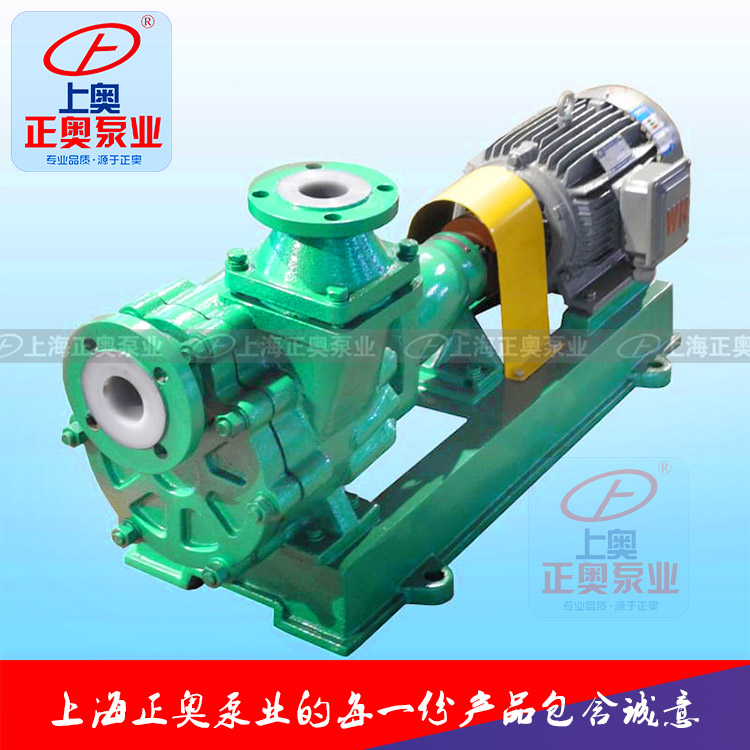

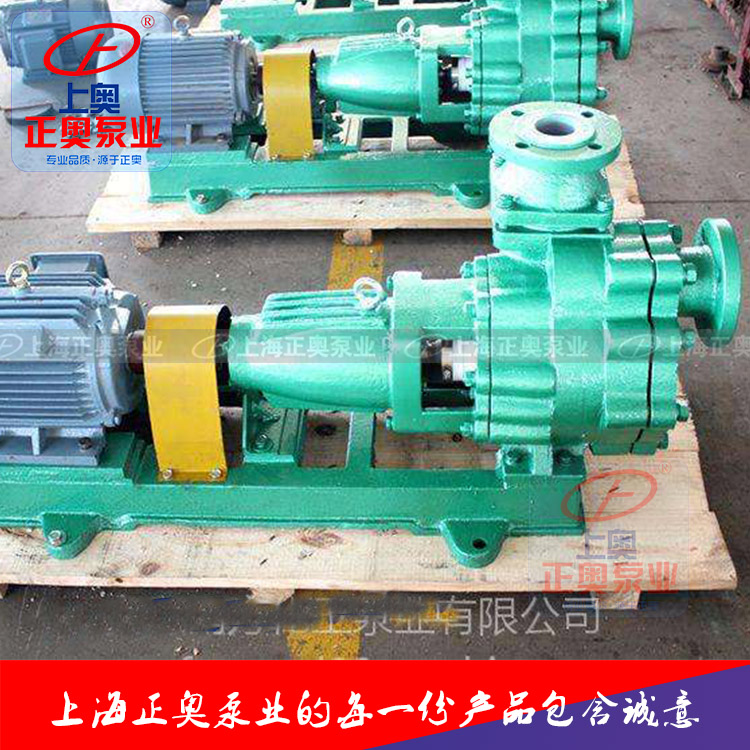

正奥牌FZB系列氟塑料自吸泵是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬氟塑料，过流部件全部采用氟塑料合金制造，泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性好。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
FZB自吸泵突出的特点就是具有自吸功能，可抽送低于泵安装位置以下的液体，且性能稳定，操作简单，只需在泵第一次使用前灌液后，第二次及以后使用则无需灌液，直接开机即可，自吸高度可根据介质密度在2至4米内确定，是替代体型笨重的液下泵的佳选择。
二、适用范围：
适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。
实际使用显示，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

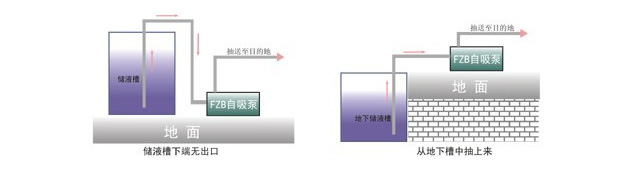

FZB自吸泵的过流部件全部采用氟塑料制造，且又具有自吸功能，因此，FZB自吸泵的用途广泛，如：将地下槽中的腐蚀性液体抽送至目标地点，将底端无出口的酸碱槽中的酸碱抽送到目标地点，或用于多个酸槽之间的循环，或用于卸酸等等。
FZB自吸泵人性化的设计原理的工作性能，已成为越来越多的使用单位必不可少的泵设备之一。
三、产品优点：
1、排液能力强：特殊的叶轮防堵设计，确保了泵无堵塞。
2、采用水力模型，效率比一般自吸泵高3～5%。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。
四、结构及工作原理：

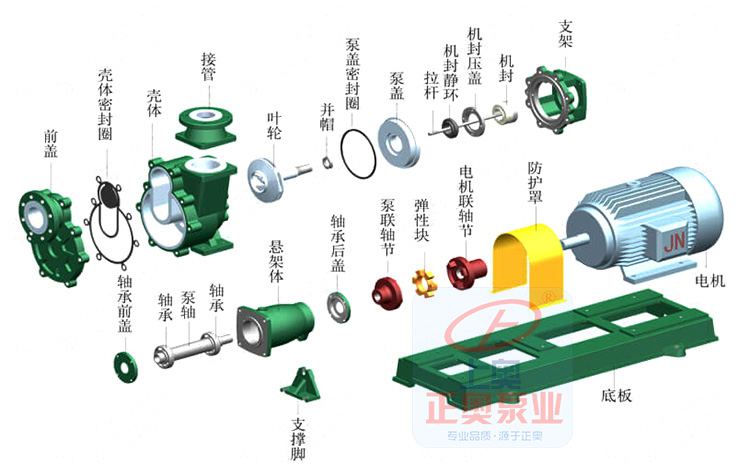

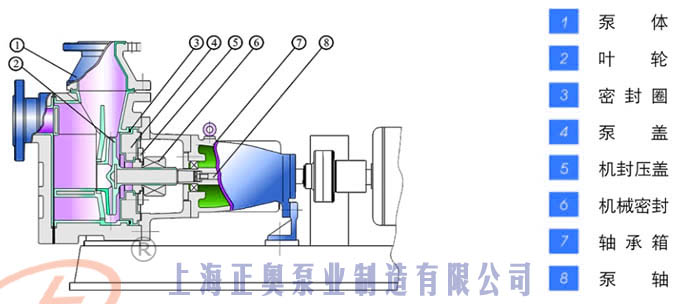

主要电机由联轴器、泵体、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成，泵的结构见图。
泵的工作原理：泵体内设有储液腔、并通过上方的回流孔和下方的循环孔与泵工作腔相同，构成泵的轴向回流外混式系统，泵停止工作后，泵内腔已储有一定容积的液体，当泵启动时，泵内的储液在叶轮的作用下，夹带着空气被抛向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定真空度，达到自吸的作用。
五、型号意义：

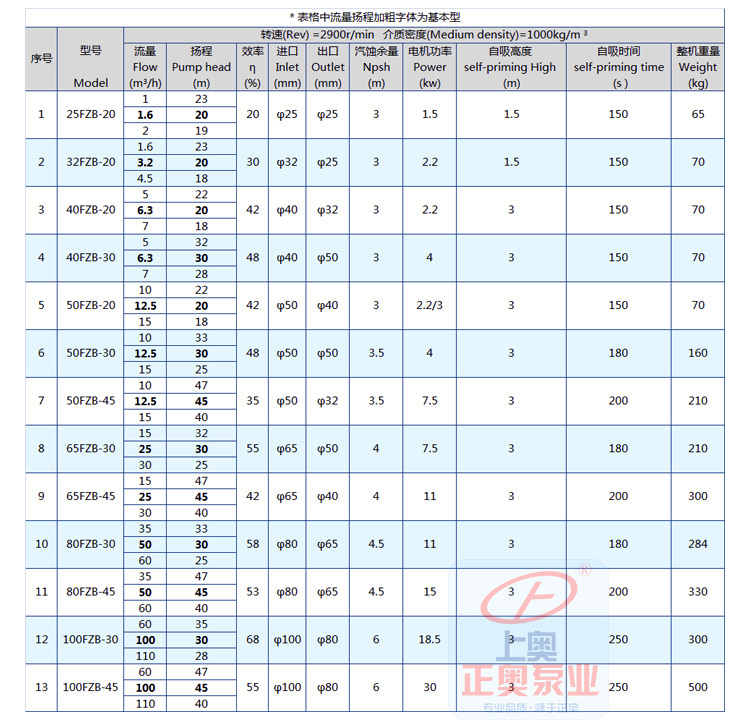

FZB氟塑料自吸泵性能参数：
|
规格型号 |
流量m3/h |
扬程m |
进口mm |
出口mm |
气蚀余量m |
转速r/min |
电机功率kw |
重量Kg |
|
25FZB-20L |
3.6 |
18 |
25 |
25 |
3.0 |
2900 |
2.2 |
65 |
|
40FZB-20L |
8 |
20 |
40 |
50 |
3.0 |
2900 |
3 |
70 |
|
40FZB-30L |
8 |
30 |
40 |
50 |
3.5 |
2900 |
4 |
160 |
|
50FZB-20L |
12 |
20 |
50 |
50 |
3.0 |
2900 |
3 |
70 |
|
50FZB-30L |
12 |
30 |
50 |
50 |
3.5 |
2900 |
4 |
160 |
|
50FZB-45L |
12 |
45 |
50 |
32 |
3.5 |
2900 |
7.5 |
210 |
|
65FZB-30L |
25 |
30 |
65 |
50 |
4.0 |
2900 |
7.5 |
210 |
|
65FZB-45L |
25 |
45 |
65 |
40 |
4.0 |
2900 |
11 |
300 |
|
80FZB-30L |
50 |
30 |
80 |
65 |
4.5 |
2900 |
11 |
284 |
|
80FZB-45L |
50 |
45 |
80 |
65 |
4.5 |
2900 |
15 |
330 |
|
100FZB-30L |
100 |
30 |
100 |
80 |
6.0 |
2900 |
18.5 |
300 |
|
100FZB-45L |
100 |
45 |
100 |
80 |
6.0 |
2900 |
30 |
