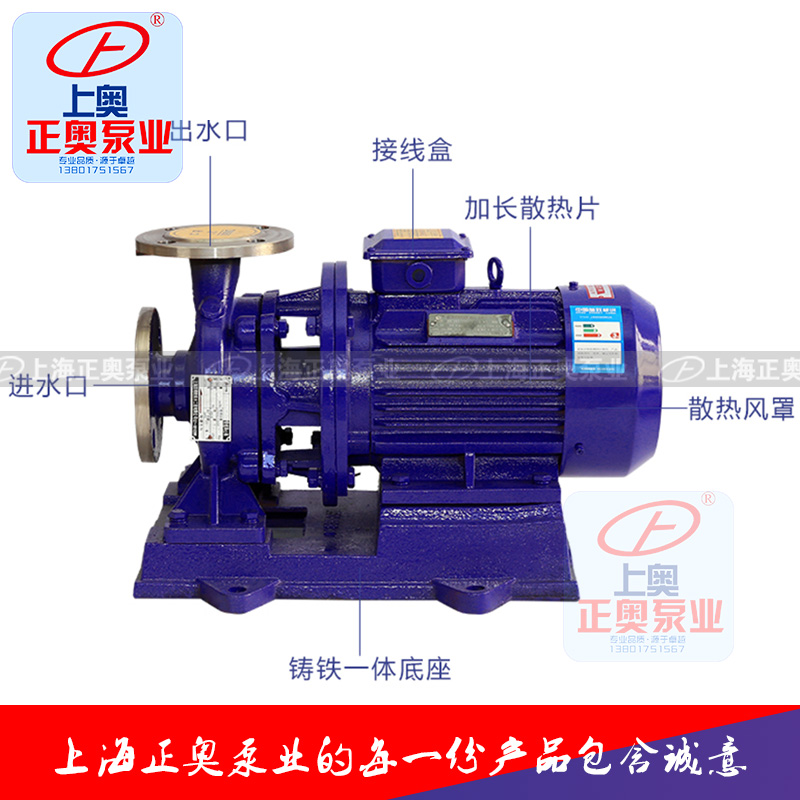

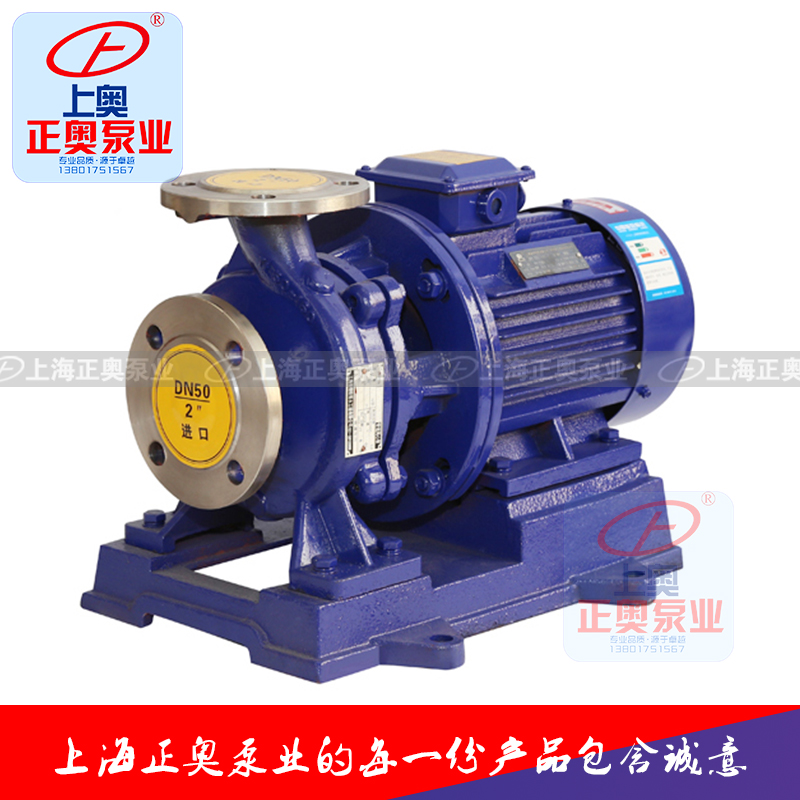

ISWH卧式单级单吸化工泵
销售热线:021-66525777   63099652
产品分类:卧式离心泵
口径(进口/出口):
流量:
正奥泵业优势:知名度高,品质可靠,服务完善    现货供应
各种材质、非常规产品皆可订做
  • 产品概述
  • 选型参数
  • 应用领域


ISWH卧式单级单吸化工泵产品概况:

卧式单级单吸化工泵是正奥泵业制造有限公司的化工泵产品。系列型号有ISW、ISWR、ISWH、ISWY、ISWHY、ISWD、ISWRD、ISWHD、ISWYD、ISWHYD型,卧式单级单吸化工泵系根据IS型、IR型离心泵之性能参数。该系列产品具有运行平稳无振动;不同材质的硬质合金密封,保证了不同介质输送均无泄漏;噪音低:两个低噪音轴承下的水泵,运转平稳,除电机微弱声响,基本无噪声;故障率低:结构简单合理,整机无故障工作时间大大提高。

二、用   途:
1、ISWH型卧式化工离心泵适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等行业输送有腐蚀性的液体。使用温度-20℃~+105℃。
2、ISW型卧式卧式管道离心泵供输送清水及物理化学性质类拟清水的其它液体之用。适用于工业和城市给排水、高层建筑增压送水、船用、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环及设备配套。使用介质温度不超过85℃。
3、ISWR型卧式热水循环泵适用于能源、冶金、木材加工、化工、纺织、造纸以及饭店、浴室、宾馆、锅炉热水增压循环和城市住房采暖循环等场合。使用温度不超过120℃。
4、ISWY型卧式防爆油泵适用于石油、轻纺、化工、机械等行业输送易燃、易爆液体,被输送介质温度不超过120℃。
5、ISWHY型卧式不锈钢防爆型化工离心泵,适用于输送易燃、易爆性化工液体。
6、ISWD、ISWRD、ISWHD、ISWYD、ISWHYD型卧式低转速离心泵,适应环境噪声要求较高的场合,尤其适用空调系统冷冻水、冷却水循环及末端增压。

三、工作条件:
1、泵系统最高工作压力为1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa(泵系统工作压力高于1.6Mpa时,应在订货时另行提出,以便在制造时泵的过流部件和联接部采用铸钢。
2、辅送介质为清水或物理化学性质类似清水的其它液体(输送介质带有细小颗粒时,应在订货时另行提出,以便装配耐磨式机械密封)所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。
3、周围环境温度不超过40℃,海拔高度不超过1000m,相对湿度不超过95%。
注:如使用介质为带有细小颗粒,请在订货时注明,以便厂家采用耐磨式机械密封。

四、产品特点:
1、结构紧凑。该系列泵为卧式结构,机泵一体、外型美观、占地面积少,与普通卧式泵比较,占地面积减少30%。如采用IP54户外电机则无需泵房,可置于户外使用。
2、运行平稳、噪音低、组件同心度高。电机和泵直联,简化了中间结构,增加了运行的平稳性,叶轮具有极好的运静平衡,运行时无振动、低噪音,延长了轴承的使用寿命,改善了使用环境。
3、轴封采用优质机械密封,动、静环由硬质合金制成,耐磨损、无汇漏、使用寿命长。
4、采用先进水力模型,具有效率高,性能好等特点。
5、结构独特。泵体下侧设有放水孔,进、出口法兰设有取压孔,能确保泵的正常使用和维护。
6、该系列卧式泵进口为水平方向,出口为垂直向上结构,便于管路布置。

五、型号意义:

ISWH系列卧式管道离心泵性能参数
型  号
流 量Q
扬程
m
效率
%
转速
r/min
电机功率
KW
允许汽蚀余量
m
m3/h
l/s
25-125
4
1.11
20
36
2900
0.75
2.3
25-160
4
1.11
32
32
2900
1.5
2.3
25-160A
3.7
1.03
28
31
2900
1.1
2.3
32-100(I)
6.3
1.75
12.5
54
2900
0.75
2.3
32-125
5
1.39
20
44
2900
0.75
2.3
32-125A
4.5
1.25
16
43
2900
0.55
2.3
32-160
6.5
5
32
44
2900
1.5
2.3
32-160A
4
1.1
25
34
2900
1.1
2.0
32-160(I)
6.3
1.75
32
40
2900
2.2
2.0
32-200
4.5
12.5
50
32
2900
3
2.0
32-200(I)
6.3
1.75
50
33
2900
4
2.0
32-200A
4
1.11
44
40
2900
2.2
2.0
40-125
6.3
1.75
20
46
2900
1.1
2.3
40-125A
5.6
1.56
16
45
2900
0.75
2.3
40-160
6.3
1.75
32
40
2900
2.2
2.3
40-160A
5.9
1.64
28
39
2900
1.5
2.3
40-160B
5.5
1.53
24
38
2900
1.1
2.3
40-200
6.3
1.75
50
33
2900
4
2.3
40-200A
5.9
1.64
44
31
2900
3
2.3
40-200B
5.3
1.47
36
29
2900
2.2
2.3
40-250
6.3
1.75
80
28
2900
7.5
2.3
40-250A
5.9
1.64
70
28
2900
5.5
2.3
40-250B
5.5
1.53
60
27
2900
4
2.3
40-100(I)
12.5
3.47
12.5
62
2900
1.1
2.3
40-100(I)A
11
3.05
10
60
2900
0.75
2.3
40-125(I)
12.5
3.47
20
58
2900
1.5
2.3
40-125(I)A
11
3.05
16
57
2900
1.1
2.3
40-160(I)
12.5
3.47
32
52
2900
3
2.3
40-160(I)A
11.7
3.25
28
51
2900
2.2
2.3
40-160(I)B
10.4
2.89
22
50
2900
1.5
2.3
40-200(I)
12.5
3.47
50
46
2900
5.5
2.3
40-200(I)A
11.7
3.25
44
45
2900
4
2.3
40-200(I)B
10.6
2.94
36
44
2900
3
2.3
40-250(I)
12.5
3.47
80
38
2900
11
2.3
40-250(I)A
11.6
3.22
70
38
2900
7.5
2.3
40-250(I)B
10.8
3.0
60
37
2900
7.5
2.3
40-250(I)C
10.0
2.78
52
36
2900
5.5
2.3
50-100
12.5
3.47
12.5
62
2900
1.1
2.3
50-100A
11
3.05
10
60
2900
0.75
2.3
50-125
12.5
3.47
20
58
2900
1.5
2.3
型  号
流 量Q
扬程
m
效率
%
转速
r/min
电机功率
KW
允许汽蚀余量
m
m3/h
l/s
50-125A
11
3.05
16
57
2900
1.1
2.3
50-160
12.5
3.47
32
52
2900
3
2.3
50-160A
11.7
3.25
28
51
2900
2.2
2.3
50-160B
10.4
2.89
22
50
2900
1.5
2.3
50-200
12.5
3.47
50
46
2900
5.5
2.3
50-200A
11.7
3.25
44
45
2900
4
2.3
50-200B
10.6
2.94
36
44
2900
3
2.3
50-250
12.5
3.47
80
38
2900
11
2.3
50-250A
11.6
3.22
70
38
2900
7.5
2.3
50-250B
10.8
3.0
60
37
2900
7.5
2.3
50-250C
10.0
2.78
52
36
2900
5.5
2.3
50-100(I)
25
6.94
12.5
69
2900
1.5
2.5
50-100(I)A
22.3
6.19
10
67
2900
1.1
2.5
50-125(I)
25
6.94
20
68
2900
3
2.5
50-125(I)A
22.3
6.19
16
66
2900
2.2
2.5
50-160(I)
25
6.94
32
63
2900
4
2.5
50-160(I)A
23.4
6.5
28
62
2900
4
2.5
50-160(I)B
21.6
6.0
24
58
2900
3
2.5
50-200(I)
25
6.94
50
58
2900
7.5
2.5
50-200(I)A
23.5
6.53
44
57
2900
7.5
2.5
50-200(I)B
21.8
6.06
38
55
2900
5.5
2.5
50-250(I)
25
6.94
80
50
2900
15
2.5
50-250(I)A
23.4
6.5
70
50
2900
11
2.5
50-250(I)B
21.6
6.0
60
49
2900
11
2.5
50-315(I)
25
6.94
125
40
2900
30
2.5
50-315(I)A
23.7
6.58
113
40
2900
22
2.5
50-315(I)B
22.5
6.25
101
39
2900
18.5
2.5
50-315(I)C
20.6
5.72
85
38
2900
15
2.5
65-100
25
6.94
12.5
69
2900
1.5
2.5
65-100A
22.3
6.19
10
67
2900
1.1
2.5
65-125
25
6.94
20
68
2900
3
2.5
65-125A
22.3
6.19
16
66
2900
2.2
2.5
65-160
25
6.94
32
63
2900
4
2.5
65-160A
23.4
6.5
28
62
2900
4
2.5
65-160B
21.6
6.0
24
58
2900
3
2.5
65-200
25
6.94
50
58
2900
7.5
2.5
65-200A
23.5
6.53
44
57
2900
7.5
2.5
65-200B
21.8
6.06
38
55
2900
5.5
2.5
65-250
25
6.94
80
50
2900
15
2.5
65-250A
23.4
6.5
70
50
2900
11
2.5
65-250B
21.6
6.0
60
49
2900
11
2.5
65-315
25
6.94
125
40
2900
30
2.5
65-315A
23.7
6.58
113
40
2900
22
2.5
65-315B
22.5
6.25
101
39
2900
18.5
2.5
65-315C
20.6
 5.72
85
38
2900
15
2.5
65-100(I)
50
13.9
12.5
73
2900
3
3.0
65-100(I)A
44.7
12.4
10
72
2900
2.2
3.0
65-125(I)
50
13.9
20
72.5
2900
5.5
3.0
3.0
型  号
流 量Q
扬程
m
效率
%
转速
r/min
电机功率
KW
允许汽蚀余量
m
m3/h
l/s
65-125(I)A
45
12.5
16
71
2900
4
3.0
65-160(I)
50
13.9
32
71
2900
7.5
3.0
65-160(I)A
46.7
13.0
28
70
2900
7.5
3.0
65-160(I)B
43.3
12.0
24
69
2900
5.5
3.0
65-200(I)
50
13.9
50
67
2900
15
3.0
65-200(I)A
47
13.1
44
66
2900
11
3.0
65-200(I)B
43.5
12.1
38
65
2900
7.5
3.0
65-250(I)
50
13.9
80
59
2900
22
3.0
65-250(I)A
46.7
13.0
70
59
2900
18.5
3.0
65-250(I)B
43.3
12.0
60
58
2900
15
3.0
65-315(I)
50
13.9
125
54
2900
37
3.0
65-315(I)A
46.5
12.9
110
54
2900
30
3.0
65-315(I)B
44.5
12.4
100
53
2900
30
3.0
65-315(I)C
41
11.4
85
51
2900
22
3.0
80-100
50
13.9
12.5
73
2900
3
80-100A
44.7
12.5
10
72
2900
2.2
3.0
80-125
50
13.9
20
72.5
2900
5.5
3.0
80-125A
45
12.5
16
71
2900
4
3.0
80-160
50
13.9
32
71
2900
7.5
3.0
80-160A
46.7
13.0
28
70
2900
7.5
3.0
80-16, , 0B
43.3
12.0
24
69
2900
5.5
3.0
80-200
50
13.9
50
67
2900
15
3.0
80-200A
47
13.1
44
66
2900
11
3.0
80-200B
43.5
12.1
38
65
2900
7.5
3.0
80-250
50
13.9
80
59
2900
22
3.0
80-250A
46.7
13.0
70
59
2900
18.5
3.0
80-250B
43.3
12.0
60
58
2900
15
3.0
80-315
50
13.9
125
54
2900
37
3.0
80-315A
46.5
12.9
110
54
2900
30
3.0
80-315B
44.5
12.4
100
53
2900
30
3.0
80-315C
41
11.4
85
51
2900
22
3.0
80-350
50
13.9
150
66
2900
55
3.0
80-350A
44.5
12.4
142
65
2900
45
3.0
80-350B
41
11.4
135
62
2900
37
3.0
80-100(I)
100
27.8
12.5
76
2900
5.5
4.5
80-100(I)A
89
24.7
10
74
2900
4
4.5
80-125(I)
100
27.8
20
76
2900
11
4.5
80-125(I)A
89
24.7
16
74
2900
7.5
4.5
80-160(I)
100
27.8
32
76
2900
15
4.5
80-160(I)A
93.5
26.0
28
74
2900
11
4.5
80-160(I)B
86.6
24.1
24
72
2900
11
4.5
80-200(I)
100
27.8
50
74
2900
2
4.5
80-200(I)A
93.5
26.0
44
73
2900
18.5
4.5
80-200(I)B
87
24.2
38
71
2900
15
4.5
80-250(I)
100
27.8
80
69
2900
37
4.5
80-250(I)A
93.5
26.0
70
68
2900
30
4.5
80-250(I)B
87
24.2
60
66
2900
30
4.5
80-315(I)
100
27.8
125
66
2900
75
4.5
型  号
流 量Q
扬程
m
效率
%
转速
r/min
电机功率
KW
允许汽蚀余量
m
m3/h
l/s
80-315(I)A
95
26.4
113
66
2900
55
4.0
80-315(I)B
90
25
101
65
2900
45
4.0
80-315(I)C
82
22.8
85
63
2900
37
4.0
100-100
100
27.8
12.5
76
2900
5.5
4.5
100-100A
89
47
10
74
2900
4
4.5
100-125
100
27.8
20
76
2900
11
4.5
100-125A
89
24.7
16
74
2900
7.5
4.5
100-160
100
27.8
32
76
2900
15
4.5
100-160A
93.5
26.0
28
74
2900
11
4.5
100-160B
86.6
24.1
24
72
2900
11
4.5
100-200
100
27.8
50
74
2900
22
4.0
100-200A
93.5
26.0
44
73
2900
18.5
4.0
100-200B
87
24.2
38
71
2900
15
4.0
100-250
100
27.8
80
69
2900
37
4.0
100-250A
93.5
26.0
70
68
2900
30
4.0
100-250B
87
24.2
60
66
2900
30
4.0
100-315
100
27.8
125
66
2900
75
4.0
100-315A
95
26.4
113
66
2900
55
4.0
100-315B
90
25
101
65
2900
45
4.0
100-315C
82
22.8
85
63
2900
37
4.0
100-100(I)
160
44.4
12.5
73
2900
11
4.5
100-125(I)
160
44.4
20
74
2900
15
4.5
100-125(I)A
140
39
17
72
2900
11
4.5
100-160(I)
160
44.4
32
32
2900
22
5.6
100-160(I)A
140
39
28
28
2900
18.5
5.0
100-200(I)
100
44.4
50
50
2900
37
5.2
100-200(I)A
140
39
45
45
2900
30
4.5
100-200(I)B
100
27.8
40
40
2900
22
4.5
100-250(I)
160
44.4
80
80
2900
55
4.8
100-250(I)A
140
39
72
72
2900
45
4.5
100-250(I)B
100
27.8
65
65
2900
37
4.5
100-350
100
27.8
150
150
2900
90
4.0
100-350A
87
24.2
142
142
2900
75
4.0
100-350B
82
22.8
135
135
2900
55
4.0
125-100
160
44.4
12.5
12.5
2900
11
4.0
125-100A
143
39.7
10
10
2900
7.5
4.0
125-125
160
44.4
20
20
2900
15
4.0
125-125A
143
39.7
16
16
2900
11
4.0
125-160
160
44.4
32
32
2900
22
4.0
125-160A
150
41.7
28
28
2900
18.5
4.0
125-160B
138
38.3
24
24
2900
15
4.0
125-200
160
44.4
50
50
2900
37
5.5
125-200A
150
41.7
44
44
2900
30
5.5
125-200B
138
38.3
37.5
37.5
2900
22
5.5
125-250
160
44.4
80
80
2900
55
5.0
125-250A
150
41.7
70
70
2900
45
5.5

注:用户如需125~300mm口径的管道离心泵,与低转速卧式管道离心泵,请电话联系021-63099630。


ISWH型
卧式管道离心泵
结构图

1

吸入室:采用优秀水力模型设计而成。

2

叶  轮:采用优秀水力模型设计而成,高效节能。

3

泵  体:采用优秀水力模型设计而成。

4

取压塞:安装压力表及真空表,以监控泵的正常高效运行。

5

放气塞:确保泵的正常维护。

6

机械密封:采用不锈钢、硬质合金、氟橡胶等材料制成,耐用消费品磨损,无泄漏,运行寿命长。

7

泵  盖:

8

泵  轴:为电机加长轴,确保了轴的同心,使运行平稳,无噪音和振动现象。

9

挡水圈:防止因密封漏水而使电机进水。

10

Y系列电动机:直接与水泵联接传递动力,部分采用上海名牌电机。


安装示意图

刚性安装

1

进口球阀

2

挠性接头

3

直管

4

出口闸阀

5

6

底座

7

水泥基座

柔性安装

1

进口球阀

2

挠性接头

3

直管

4

出口闸阀

5

6

底座

7

JGD型减振器

8

水泥基座

1、安装前应仔细检查泵体流产内有无硬质物,以免运行时损坏叶轮和泵体。

2、安装时管路理量不允许加在泵上,以免使泵变形,影响正常运行。

3、拧紧地脚螺栓,以免起动时振动对泵性能产生影响。

4、在泵的进、出口管路上安装调节阀,在泵出口附近安装压力表,以控制泵在额定工况内运行,确保泵的正常使用。

5、排出管路如装逆止阀应装在闸阀的外面。

6、泵的安装方式分为硬性联接安装和柔性联接安装。


ISW型
卧式管道离心泵起动与停车

(一)运行中的维护与保养

1、进口管道必须充满液体,禁止泵在汽蚀状态下长期运行。

2、定时检查电机电流值,不得超过电机额定电流。

3、泵进行长期运行后,由于机械磨损,使机组噪音及振动增大时,应停车检查,必要时可更换易损件,机组大修期一般为一年。

(二)机械密封维护与保养

1、机械密封润滑应清洁无固体颗粒。

2、严禁机械密封在干磨情况下工作。

3、起动前应盘动泵(电机)几圈,以免突然起动造成密封环断损坏。

4、密封泄漏允差3滴/分,否则应检修。

故障原因及排除方法

故障现象

可能产生的原因

排除方法

1、水泵不出水

a、进出口阀门未打开,进出管路阻塞,叶轮流道阻塞。
b、电机运行方向不对,电机缺相。
c、吸入管漏气。
d、泵没灌满液体,泵腔内有空气。
e、进口供水不足,吸程过高,底阀漏水。
f、管路阻力过大。

a、检查,去除阻塞物。
b、调整电机方向紧固电机接线。
c、拧紧各密封面,排除空气。
d、打开泵上盖或打开排气阀,排尽
     空气。
e、停机检查、调整(并网自来水管
    和带吸程使用易出现此现象。)
f、减少管路弯道,重新选泵。

2、水泵流量不足

a、先按1。原因检查。
b、管道、叶轮流产部分阻塞,水垢沉积、阀门开度不足
c、电压偏低,转速不符合要求。
d、叶轮磨损。

a、先按1。排除。
b、先除阻塞物,重新调整阀门开度
c、稳压
d、更换叶轮

3、功率过大

a、超过额定流量使用
b、吸程过高
c、泵轴承磨损
d、泵选型不当

a、调节流量关小阀门
b、降低吸程。
c、更换轴承。
d、重新选泵。

4、杂音振动

a、管路支撑不稳。
b、液体混有气体。
c、产生汽蚀。
d、轴承振动。
e、电机超载发热运行。

a、稳固管路。
b、提高吸入压力、排气。
c、降低真空度。
d、更换轴承。
e、调整按5。

5、电机发热

a、流量过大、超载运行。
b、碰擦。
c、电机轴承损坏。
d、电压偏低。

a、关小出口阀。
b、检查排除。
c、更换轴承。
d、稳压。

6、水泵漏水

a、机械密封磨损。
b、泵体有砂孔或破裂。
c、密封面不平整。
d、安装螺栓松懈。

a、更换。
b、焊补或更换。
c、修整。
d、紧固。





因产品生产批次、型号不同,产品图片及外形尺寸等仅供参考,详情可联系我们的销售人员



相关产品

13816751567
