CDLF-8不锈钢立式多级泵
销售热线:021-66525777   63099652
产品分类:多级泵
口径(进口/出口):
流量:
正奥泵业优势:知名度高,品质可靠,服务完善    现货供应
各种材质、非常规产品皆可订做
  • 产品概述
  • 选型参数
  • 应用领域
  • 型号意义
一、产品概况:

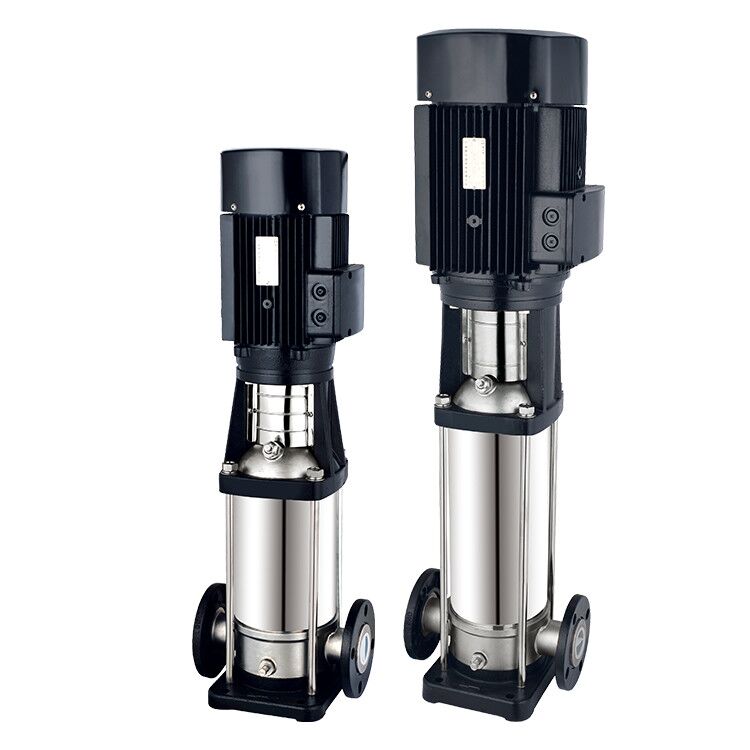

CDLF-8型不锈钢立式多级泵(以下简称多级离心泵)是吸取了国内外技术而设计制造的非自吸立式多级离心泵,采用标准立式电机和快装式机械密封,更换非常方便。

CDL/CDLF轻型不锈钢立式多级泵是一种多功能产品,可以输送从自来水到工业液体的各种不同介质,适应于不同温度、流量和压力范围,CDL适用于无腐蚀性液体,CDLF适用于轻度腐蚀性液体。泵的过流部分均采用不锈钢(304\316)材料制成,可适用于轻度腐蚀性介质。该产品可替代国外CR、CRN等同类产品。产品投放市场后,质量可靠、使用范围广等特点,深受广大用户的喜爱。

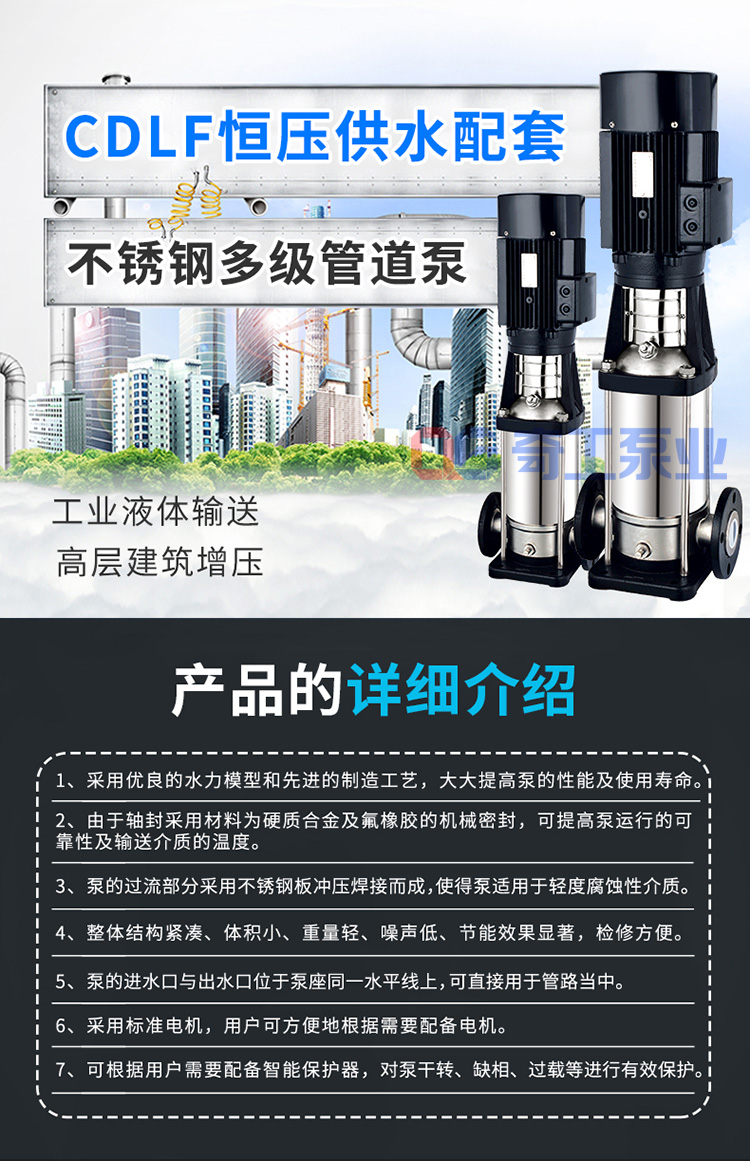

二、CDLF-8不锈钢立式多级泵产品特征:

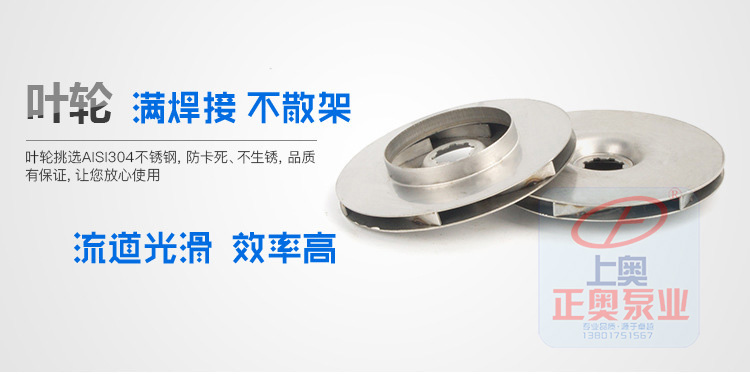

1、采用优良的水力模型和先进的制造工艺,大大提高泵的性能及使用寿命。
2、由于轴封采用材料为硬质合金及氟橡胶的机械密封,可提高泵运行的可靠性及输送介质的温度。
3、该不锈钢多级泵的过流部分采用不锈钢板冲压焊接而成,使得泵可适用于轻度腐蚀性介质。
4、整体结构紧凑、体积小、重量轻、噪声低、检修方便。
5、轻型不锈钢立式多级泵的进水口与出水口位于泵座同一水平线上,可直接用于管路当中。
6、采用标准电机,用户可方便地根据需要配备电机。
7、可根据用户需要配备智能保护器,对泵干转、缺相、过载等进行有效保护。

三、产品用途:
1、供水:水厂过滤与输送,水厂分区送水、主管增压、高层建筑增压。
2、工业增压:流程水系统、清洗系统、高压冲洗系统、消防系统。
3、工业液体输送:冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
4、水处理:超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
5、灌溉:农田灌溉、喷灌、滴灌。

四、输送介质:
1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆液体。
2、泵可以输送诸如矿泉水、软化水、纯水、清油和其它轻化工介质。
3、当输送液体的密度或粘度大于水,如需要,必须配用大功率电机。
4、泵是否适用于某一特定液体由多种因素决定,其中最重要的是氯含量、PH值、温度和溶济、油的含量等。

五、运行条件:
1、稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
2、液体温度:常温型-15℃~+70℃、热水型-15℃~+120℃。
3、环境温度:最高+40℃。
4、海拔:最高1000m。

六、电机:

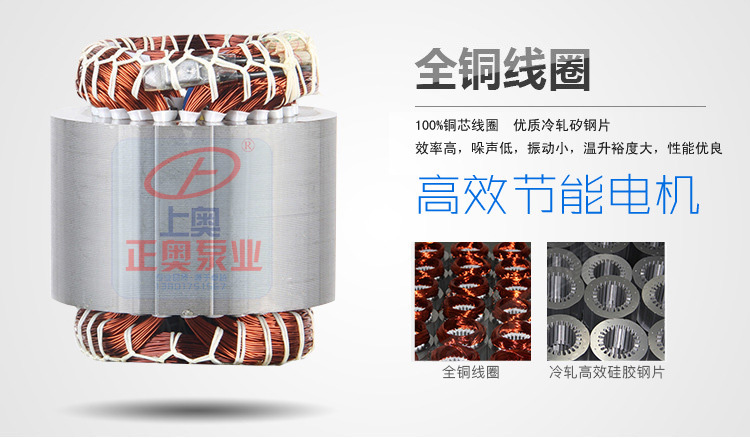

电机为全封闭,风冷式二极标准电机
防护等级:IP55
绝缘等级:F
标准电压,
50Hz:
1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

七、CDLF-8不锈钢立式多级泵曲线条件:
下述条件适用于后面所示性能曲线。
1、所有曲线都基于电机在恒速2900rpm的测量值。
2、曲线容差符合ISO9906,附录A。
3、测试采用20℃不含空气的水,运动粘度为1mm2/s。
4、泵的使用参照加粗曲线的性能范围,以防流量过小产生过热和流量过大使电机过载等。

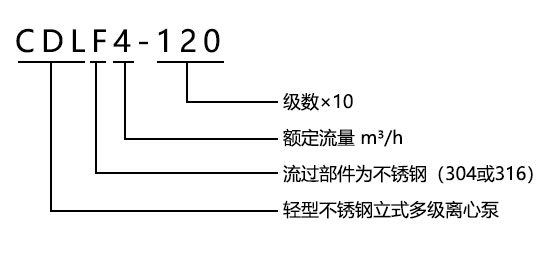

八、型号意义:

九、截面图:

性能参数选型

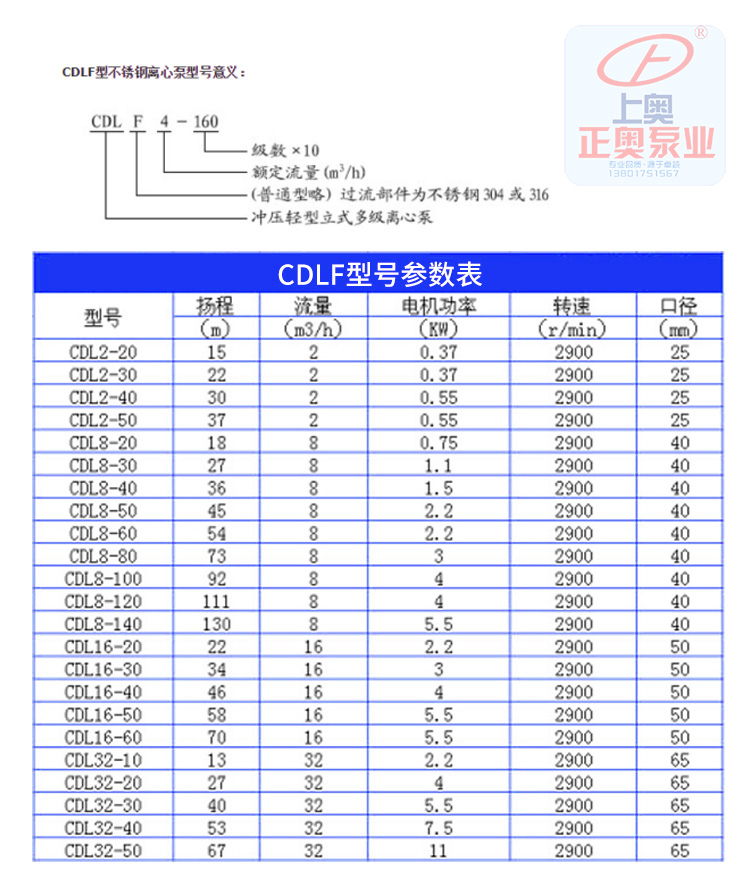

CDLF轻型不锈钢立式多级泵性能参数:

型号
流量
扬程
效率
转速
电机功率
必须汽蚀余量
高度
重量
40CDLF8-20
8
18
74
2900
0.75
2.3
575
25
40CDLF8-30
8
27
76
2900
1.1
2.3
625
30
40CDLF8-40
8
36
82
2900
1.5
2.3
665
30
40CDLF8-50
8
45
84
2900
2.2
2.3
715
40
40CDLF8-60
8
54
84
2900
2.2
2.3
745
40
40CDLF8-70
8
63
84
2900
3
2.3
810
45
40CDLF8-80
8
72
86
2900
3
2.3
840
45
40CDLF8-90
8
81
86
2900
4
2.3
905
55
40CDLF8-100
8
90
87
2900
4
2.3
935
55
40CDLF8-110
8
99
87
2900
4
2.3
965
55
40CDLF8-120
8
108
87
2900
4
2.3
995
55
40CDLF8-130
8
117
87
2900
5.5
2.3
1100
80
40CDLF8-140
8
126
88.5
2900
5.5
2.3
1130
80
40CDLF8-150
8
135
88.5
2900
5.5
2.3
1160
80
40CDLF8-160
8
144
88.5
2900
5.5
2.3
1190
80
40CDLF8-170
8
153
88.5
2900
7.5
2.3
1220
90
40CDLF8-180
8
162
89
2900
7.5
2.3
1250
90
40CDLF8-190
8
171
89
2900
7.5
2.3
1280
90
40CDLF8-200
8
180
89
2900
7.5
2.3
1310
95





因产品生产批次、型号不同,产品图片及外形尺寸等仅供参考,详情可联系我们的销售人员
