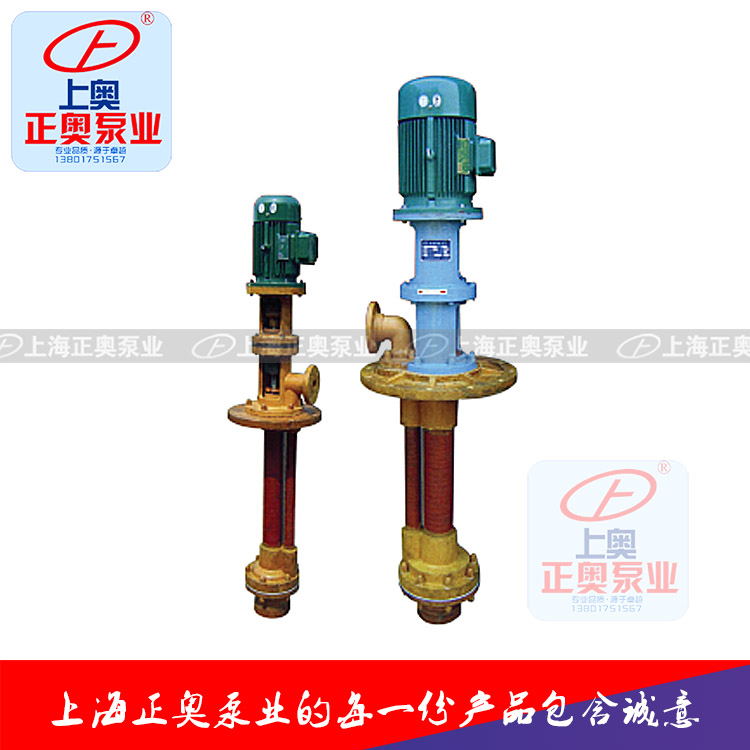

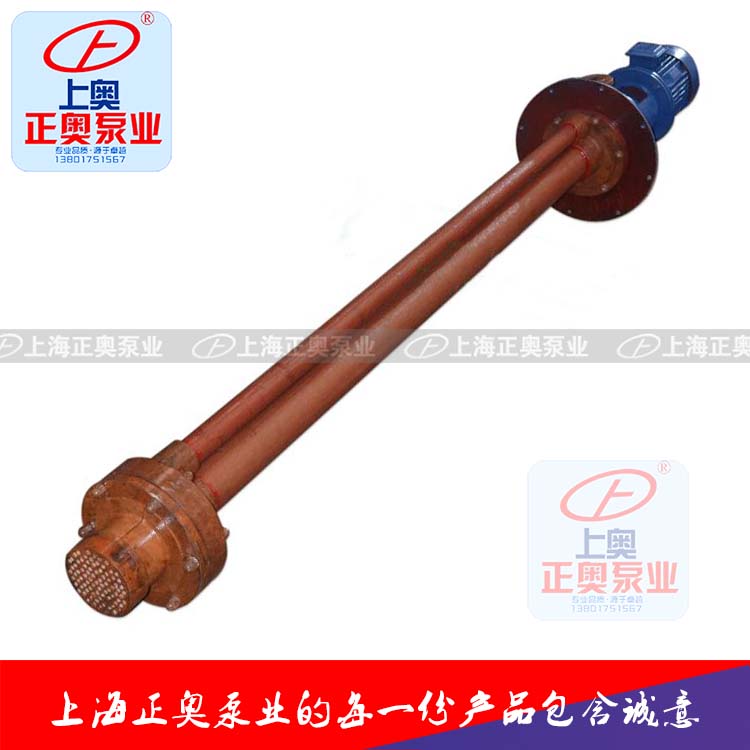

WSY、FSY型立式玻璃钢液下泵
销售热线:021-66525777   63099652
产品分类:防腐化工泵
口径(进口/出口):
流量:
正奥泵业优势:知名度高,品质可靠,服务完善    现货供应
各种材质、非常规产品皆可订做
  • 产品概述
  • 选型参数
  • 应用领域
  • 型号意义

玻璃钢液下泵概述

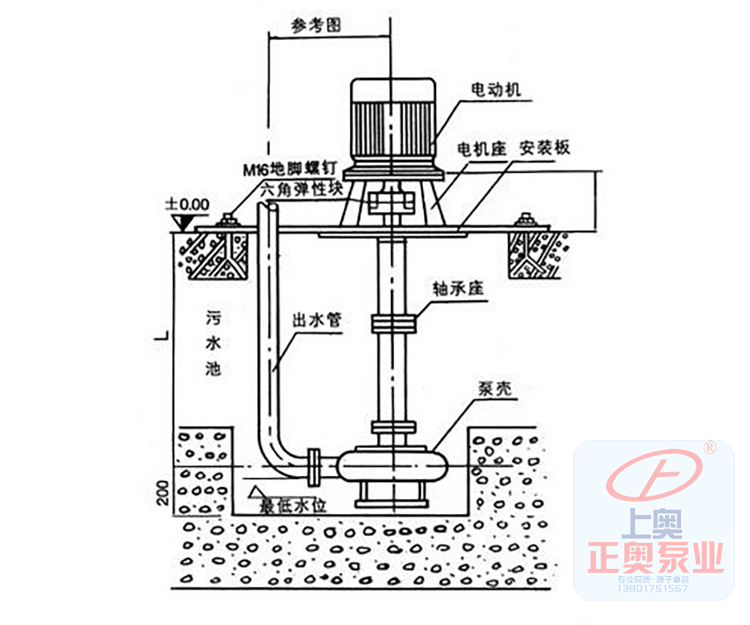

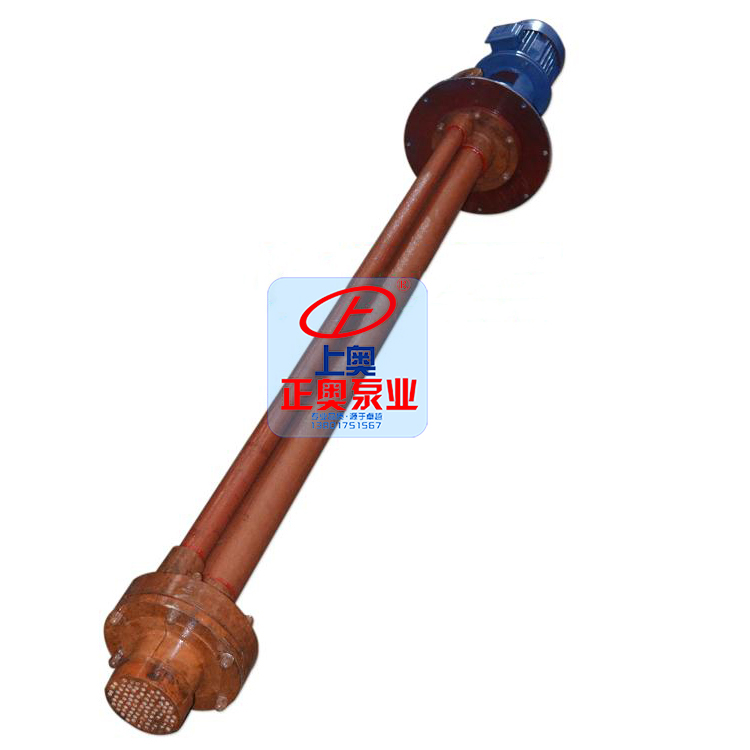

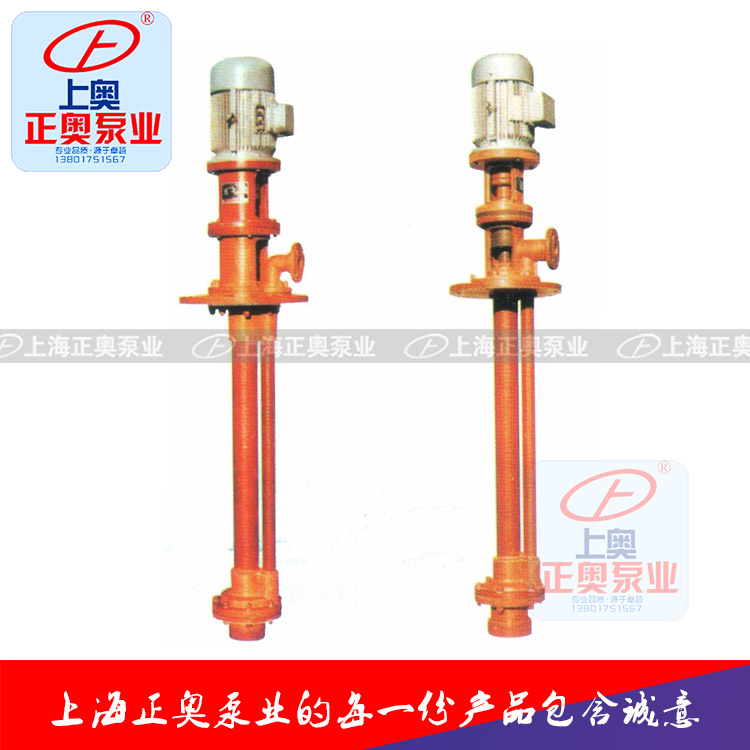

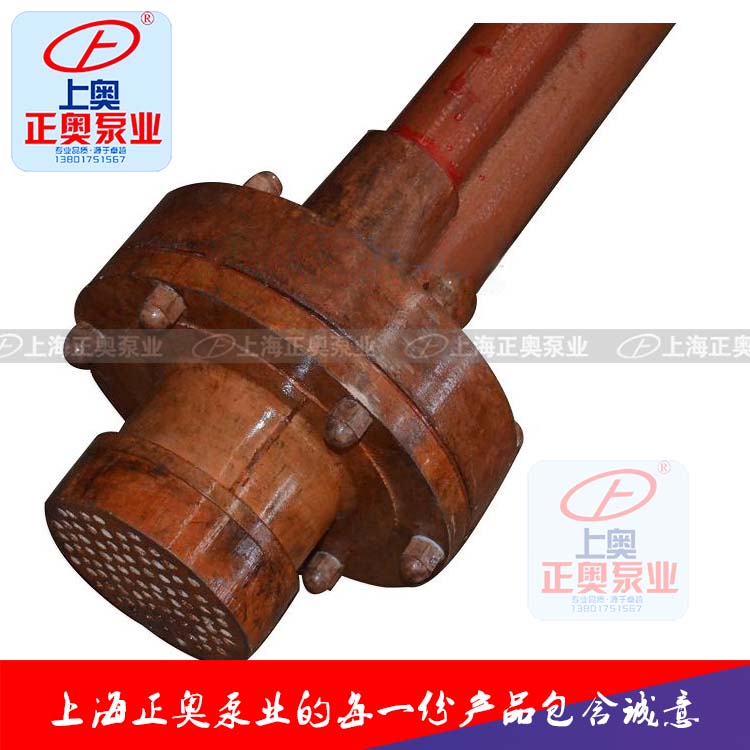

     正奥公司生产的WSY型、FSY型两种型式的泵,1.WSY型泵为立式玻璃钢液下旋涡泵。2.FSY型泵为立式玻璃钢液下离心泵,该泵因伸入贮罐,贮槽的深度长短不同,设计液下深度800mm~3000mm之间任意选择。只要液体高于泵体,即可不灌液而起动送液,平盖板下设有泄漏孔,液体不会向贮罐外泄漏。本泵与介质接触的零部件,系用聚乙烯醇缩丁醛改性酚醛玻璃纤维,经高温模压成型的酚醛玻璃钢制件,联接管、出液管采用半干法卷制工艺制成的酚醛玻璃钢管,叶轮轴套的装配均用酚醛胶泥和泵轴粘成一体,液下各部装配均用酚醛胶泥粘结,伸入液下全无金属与介质接触,,产品具有轻质、不变形、耐温、耐腐蚀等优良性能,在防腐方面可部分替代含铝不锈钢、铁及钛合金等贵重金属。泵在传动和旋转方向:泵通过爪型弹性联轴器由电动机直接驱动,从电动机端看泵为顺时针方向旋转。

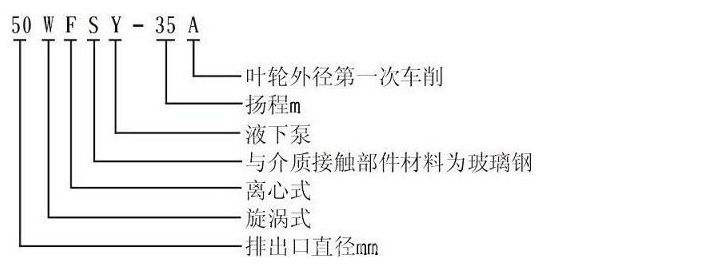

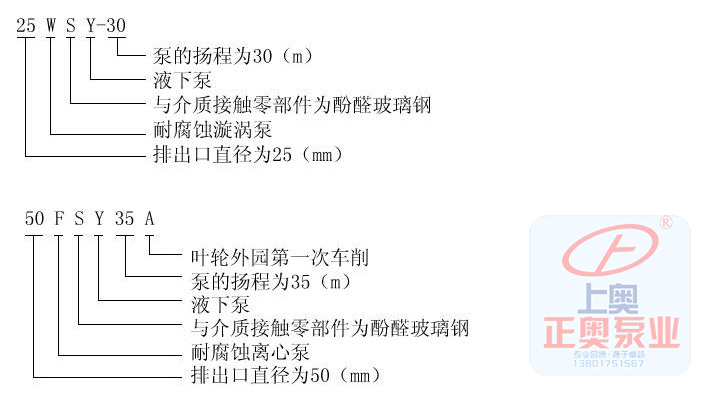

型号意义:



玻璃钢液下泵主要用途

  广泛用于化工、石化、冶炼、染料、农药、制药、稀土、化肥等行业,在贮罐上输送不含悬浮固体颗粒,不易结晶,温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质的理想设备。


玻璃钢液下泵性能参数

型号 流量Q 扬程H
(m)
转速
(r/min)
功率N
(kw)
效率n
(%)
m 3 /h L/s 电机
   25WSY-22 a型 2.88 0.80 22 2900 1.35 2.2 13
4.05 1.12 18 1.18 17
6.48 1.80 15 1.06 25
   25WSY-30 2.88 0.80 30 2900 1.85 3 13
6.48 1.80 20 2.10 17
9.00 2.52 15 1.45 25
   40WSY-25 5.76 1.60 25 2900 2.85 4 14
8.10 2.24 20 1.09 21
13.32 3.70 15 1.83 30
   40FSY-22 8.10 2.24 22 2900 1.09 3 44
15.84 4.4 18 1.45 53
20.00 5.50 15 1.83 44
   40FSY-18 6.48 1.80 18 2900 1.00 2.2 32
15.00 4.17 15 1.20 51
21.60 6.00 12 1.76 42
   40WSY-50 b型 6.48 1.80 50 2900 6.35 7.5 14
8.64 2.40 45 5.56 19
14.40 4.00 35 4.76 30
   40FSY-35 10 2.8 34 2900 1.86

4

50.6
20 5.5 30 2.62 64
30 8.3 24 3.09 63.5
   50FSY-35 30 8.3 35 2900 4.94 7.5 58
45 1.5 32 5.59 70
55 15.1 28 6.33 66
   50FSY-35A 25 7.0 26 2900 2.83 5.5 63
35 9.7 25 3.35 70
45 12.5 22 3.87 69
   50FSY-20 18 5.0 20 2900 1.64 4 60
30 8.3 16 2.4 55
35 9.7 12 2.6 44
   80FSY-35 56 15.5 35 2900 8.45 15 63
92 25.5 29 10.1 72
110 30.5 25 10.80 69
   80FSY-35A 45 12.5 26 2900 5.12 11 62
69 19.2 22 6.2 67
90 25.0 19 7.35 63




因产品生产批次、型号不同,产品图片及外形尺寸等仅供参考,详情可联系我们的销售人员
