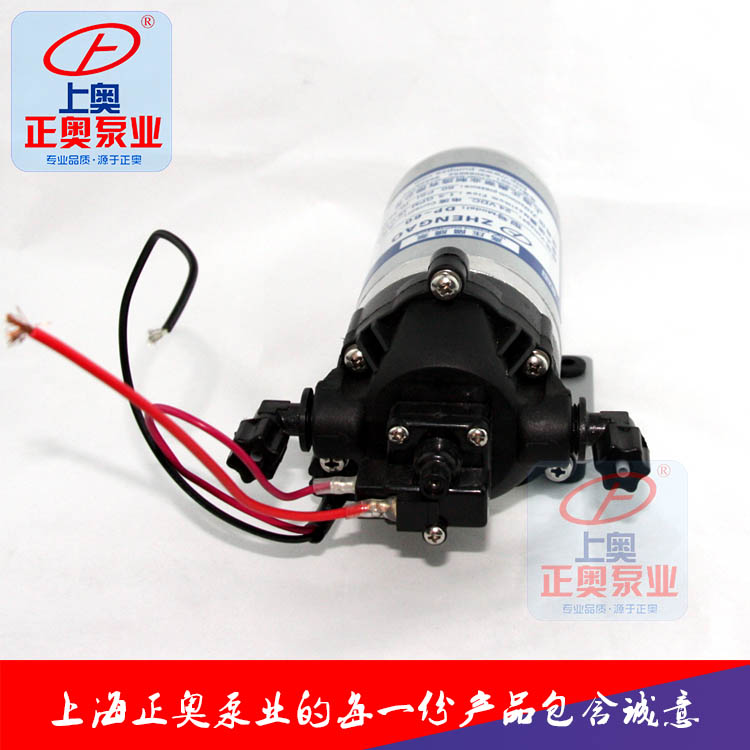

DP-60A型电动微型隔膜泵
销售热线:021-66525777   63099652
产品分类:微型隔膜泵
口径(进口/出口):
流量:3.0LPM
正奥泵业优势:知名度高,品质可靠,服务完善    现货供应
各种材质、非常规产品皆可订做
  • 产品概述
  • 选型参数
  • 安装尺寸
  • 应用领域
  • 使用说明
  • 产品特点

产品介绍

1.噪音低、耐腐蚀、压力高,自吸高度5m。

3.允许干运转。

4.内装压力开关以保护泵运转时不受损坏。

5.内装溢流阀控制泵的正常运行。

6.拆装方便。

7.采用安全低电压。

DP微型电动隔膜泵适用于家用自来水增压、汽车冲洗、轮船上海水淡化,DP隔膜泵适用于反渗透纯水机、水处理设备、过滤机、喷雾装置、化工计量加液及卫生、环保、印刷等行业中使用。

应用领域

12V/24V直流电动隔膜泵:

1.解决车辆、船舶、游艇等在使用中的饮食、洗簌、沐浴、厕所、冲洗的用水。

(1)高、中、低档客车卫生间及饮水机的供水系统;

(2)各种房车、野外宿营车、家庭休闲车的供水系统;

(3)其他专用车辆,例如,采血车、救护车、电视转播车、勘察车、工程车等随车人员用水系统;

(4)各种船舶、游艇供水系统。经加装配套过滤器,可从大海、河流、湖泊、池塘、水井中直接取水。

2.食品、饮料加工及处理等设备,实现流体食品的转移、分配、灌装等。

3.家庭供水。

4.太阳能工业。5.其他需液体转移和喷射的设备和系统。例如,清洗设备、道路施工设备、净化设备、冷却系统等。应用于反渗透水质净化系统、过滤机、喷雾装置、工业设备、化工计量加液、卫生、环保、印刷行业。

选型参数
型号 电压 (VDC) 电流 (A) 流量 GPM/(LPM) 转速 (r/min) 压力 psi/(MPa) 吸程 (m) 调压开关 (MPa) 功率 (W)
DP-35 12 7 2.5/(9.5) 1200 35/(0.24) 5 35(0.24) 40
24 4.8 3.2/(12) 1300 35/(0.24) 5 35(0.24) 40
DP-60 12 6.0 1.3/(5.0) 1200 60/(0.42) 5 60(0.42) 40
24 3.0 1.3/(5.0) 1200 60/(0.42) 5 60(0.42) 40
DP-60A 12 3.5 0.8/(3.0) 375 60/(0.42) 5 - 20
DP-100(A) 24 1.1 0.32/(1.2) 375 100/(0.68) 5 100(0.68) 10
DP-100 24 1.1 0.32/(1.2) 375 100/(0.68) 5 100(0.68) 10
DP-125 24 1 0.26/(1.0) 375 125/(0.86) 5 125(0.86) 10
DP-130(B) 12 2.2 0.45/(1.7) 470 130/(0.90) 5 125(0.86) 15
DP-130 24 1.2 0.45/(1.7) 470 130/(0.90) 5 / 15
12 2.2 0.45/(1.7) 470 130/(0.90) 5 / 15

注:1、如有用户需要24VAC隔膜泵,可在订单中说明;

        2、单位换算:GPM-加仑/分;L/min-升/分;psi-磅/平方英寸;1加仑(美国)=3.785升;                        1MPa=145psi;
        3、本公司备有各类型的变压器,若用户无系统变压设备,可增购适用变压器,以使隔膜泵正                   常运;

        4、DP-60N微型电动隔膜泵“N”代表丁腈耐油膜片。

产品特点

    DP型微型电动隔膜泵是用微型直流电动机(电压为12V、24V的电动机)做动力驱动装置,驱动内部机械偏心装置做偏心运动,由偏心运动带动内部的隔膜做往复运动。从而对固定容积的泵腔内的空气进行压缩(压缩时抽气口关闭,排气口打开形成微正压)、拉伸(压缩时排气口关闭,抽气口打开形成负压),在泵抽气口处与外界大气压产生压力差,在压力差的作用下,将气体压(吸)入泵腔,再从排气口排出。

 注1:“大流量”指泵的出水口没有阻力、不需要输出压力来克服阻力(即泵的输出压力接近零) 时,泵的抽水速率 (流量)达到大。一旦有阻力,泵的流量就会衰减,与输出压力呈类似反比例的关系。

注2:“吸程”也叫“大自吸高度”。即泵在不加引水的情况下,能自动将水吸上来的大高度(泵抽水口距离待抽液面的垂直距离)。微型电动隔膜泵是自吸水泵,所标吸程均指这种情况。有些离心式的水泵就没有自吸能力,次使用必须加引水才行。有的隔膜水泵虽然也有自吸能力,但标的“吸程”往往与“进水管里全部是空气”下能抽起水的垂直高度有差距,这点请注意。

注3:“大扬程”也叫“大排水高度”。指在泵出水口接有足够长度水管的情况下,将水管垂直举起,泵能利用输出压力将水打到距离排水口的大垂直高度。不包括吸程。如果泵出水口接管没接管子,或即使接了但管子为水平,或没安装阻力装置(如阀门、喷嘴一类),泵的输出压力就很小,此时泵的流量达到大。使用中,0<泵的实际扬程<大扬程,并不是泵一通电工作,扬程就达到大,而是取决于负载。比如可以用阀门关闭程度来控制实际扬程的高低。

注4:“大输出压力”也叫“大关断压力”。泵运行过程中,排水端受到阻力或接了大负载,就会表现出输出压力,来克服这种阻力,当这个压力到了一定程度,为避免压力过大造成泵内部元件损坏,随机的压力保护开关就会启动,让泵停机。此时的压力就叫泵的“大输出压力”。当排水端受到的阻力或压力小于“大输出压力” 时,泵才会重新启动。

微型电动隔膜泵使用注意事项:

1、DP系列微型电动隔膜泵采用不着12V或 24V的直流永磁有刷电动机,用 户千万不要直接使用220V电源, 若直接插入220V的电源,电机即 刻烧坏。本公司备有各类型的变 压器,若用户无系统变压设备, 可增购适用变压器,以使隔膜泵 正常运转。
2、泵可输送水、弱酸、碱、盐类 等液体,不可输送带颗粒的液体 及其它可燃液体,以免损坏泵体
3、泵使用条件:环境温度 0℃-40℃,介质温度<60℃。
4、泵若放置在露天使用时,应加 盖保护,以免水溅入电机,造成 断电、漏电或者电机损坏。
5、若发现泵或管道有漏水,望 及时修理,以免损坏电机,造成 其它事故发生。
6、垂直安装时,泵头应朝下。

微型电动隔膜泵故障分析及排除方法:

故障现象

可能产生的原因

排除方法

微型隔膜泵电机运转正常,但出口无水流出

进口或出口管道堵塞

拆下进出口管道,排除管内堵塞物

进口管道内有空气

拧紧进口接头,使密封完好

隔膜泵内有杂物阻塞

拆开泵头,去除杂物

隔膜片破裂

跟换隔膜片


接通电源,电机不运转

接线脱接或者虚接

将引线重新固定连接

泵未接通电源

使泵接通电源

电动机故障

修理或者换电机

变压器故障

修理或换变压器


流量和扬程均小


隔膜泵进口处积有空气

拧紧进口接头,使密封完好

有杂物堵在泵内或管道里

排除泵内管道杂物

隔膜片破裂

换隔膜片

电动机故障

修理或者换电机

过滤网堵塞

去除过滤网杂物


微型隔膜泵安装指南:

1.微型电动隔膜泵安装时,需拔出隔膜泵进出口的封盖.
2.装有随泵附带的进出口接头,DP-130 DP-125 DP-100 DP-60型隔膜泵进出口采用ZG3/8″外牙G29/64″弯管接头;DP-35隔膜泵进出口采用3/8″外牙软管接头.
3.泵应按水平安装;如需垂直安装时,泵头应朝下.
4.在泵的进出管道中安装一个过滤器,这是泵有效使用的保证.(DP-35型泵头内已装有过滤网,无需安装过滤器).

5.泵的底座分尼龙底座,铁底座橡胶脚柱.
