一、产品概述：
产品说明
流量范围：2-50 L/h
压力范围：0-10 bar
驱动方式：电磁驱动
控制方式：手动、自动控制
电机：110V, 220V, 50/60Hz,
功率：30-65W
防护等级: IP55
工作环境
环境温度：-30摄氏度—60摄氏度
材料
泵头：304, 316, PVC, PTFE
膜片：PTFE
阀门：304, 316, PVC, PTFE
阀球：ZrO2, 316, 304, 陶瓷
密封：PVC, PTFE

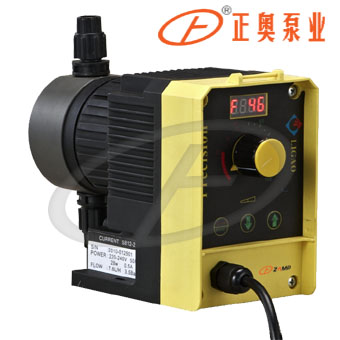

电磁驱动隔膜式计量泵概述：
电磁计量泵是利用电磁推杆带动隔膜在泵头内往复运动,引起泵头膛腔体积和压力的变化，压力的变化引起吸液阀门和排液阀门的开启和关闭，实现液体的定量吸入和排出。
电磁计量泵是由电磁铁为驱动，为输送小流量低压力管路液体而设计的一种计量泵，它以结构简单、能耗小、计量准确以及调节方便而在行业内受到欢迎，它的设计原则为“简单实用”，不过它的缺点就是计量流量小(常见是＜90升每小时)，对管路压力要求比较低，这也从某些方面限制了它在工业上的应用。
电磁计量泵是利用电磁推杆带动隔膜在泵头内往复运动,引起泵头膛腔体积和压力的变化，压力的变化引起吸液阀门和排液阀门的开启和关闭，实现液体的定量吸入和排出。
电磁驱动隔膜式计量泵结构设计：
1、膜片：由于计量泵输送的一般都是强腐蚀性液体，所以对于直接和被输送液体接触的膜片有很高的防腐要求。
2、泵头：泵头为被计量流体的过流部分，它的质量好坏一般表现在密封性、防腐性、结构稳定性。
3、电路板：对于电路板一般不存在工艺设计的问题，只是有数字电路和模拟电路之分，主要的质量表现在密封性，因为电路板绝对不能进入水汽。
过程分析：安徽赛科环保科技电磁计量泵是计量泵的一个种类，计量泵是一种可以计量被输送流体的特殊容积式泵。
世界上第一台电磁计量泵由美国米顿罗公司于1985年设计制造，其后也有几个国外的品牌相继出世，或国产化或国内组装，质量都还比较可靠。1997年，第一台真正拥有自主知识产权的国产电磁隔膜计量泵由北京方舟通达公司生产，从此打破了该市场一直以来由国外品牌垄断的局面。它一般由控制部分、驱动部分、传动部分及过流部分组成，电磁计量泵区别与其他计量泵的主要是驱动部分。
二、产品用途:
|
型号 |
流量 (L/H) |
压力 (Bar) |
冲程频率 冲程/分钟 |
吸程 (M) |
重量 (KG) |
功率 (KW) |
电源
|
功率 (KW) |
|
JLM-02-07-L |
2 |
7 |
0~120 |
2 |
3.2 |
30 |
220VAC.50HZ |
30 |
|
JLM-02-16-X |
2 |
19 |
0~120 |
2 |
3.8 |
65 |
220VAC.50HZ |
65 |
|
JLM-03-07-L |
3 |
7 |
0~120 |
2 |
3.2 |
30 |
220VAC.50HZ |
30 |
|
JLM-06-05-L |
6 |
5 |
0~140 |
2 |
3.2 |
30 |
220VAC.50HZ |
30 |
|
JLM-06-07-X |
6 |
7 |
0~120 |
2 |
3.8 |
65 |
220VAC.50HZ |
65 |
|
JLM-09-03-L |
9 |
3 |
0~140 |
2 |
3.2 |
30 |
220VAC.50HZ |
30 |
|
JLM-09-07-X |
9 |
7 |
0~120 |
2 |
3.8 |
65 |
220VAC.50HZ |
65 |
|
JLM-12-07-X |
12 |
7 |
0~120 |
2 |
3.8 |
65 |
220VAC.50HZ |
65 |
|
JLM-15-03-X |
15 |
3 |
0~120 |
2 |
3.8 |
65 |
220VAC.50HZ |
65 |
|
JLM-20-03-X |
20 |
3 |
0~160 |
2 |
3.8 |
65 |
220VAC.50HZ |
65 |
|
JLM-30-03-X |
30 |
3 |
0~160 |
2 |
4.5 |
65 |
220VAC.50HZ |
65 |
|
JLM-50-02-X |
50 |
2 |
0~160 |
2 |
4.5 |
65 |
220VAC.50HZ |
65 |
