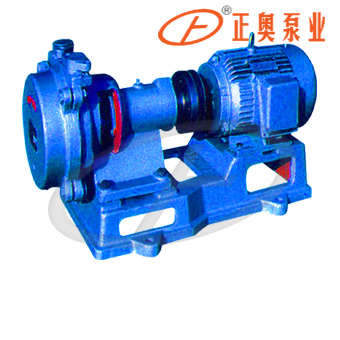

SZB型水环式真空泵
销售热线：021-66525777 63099652
产品分类:真空泵
口径（进口/出口）:25（mm)
流量:抽气4-8(L/S)
正奥泵业优势：知名度高，品质可靠，服务完善 现货供应
各种材质、非常规产品皆可订做
- 产品概述
一、产品概述：
SZB型悬臂水环式真空泵适用抽吸空气或不溶于水、不含固体颗粒、无腐蚀性气体最高真空度可达85％，特别适合于大型水泵引水用。
目前制造的本型号泵有：SZB-4、SZB-8。其中4(8)表示当水银柱高为520毫米时的气量(升／秒)。
二、结构说明：
SZB型泵结构如图一所示、工作室由泵体(2)、泵盖(1)构成，上有进排气口(详见图三)，下有放水螺塞(15)(见图三)，泵盖上有指示旋转方向的箭头，泵体有填料函和填料压盖(5)，内装填料(4)密封，泵体侧面的螺丝孔(16)(见图三)为补充水环消耗用水。
由铸铁制成叶轮(3)，有l2个叶片呈放射状均分布，有平衡孔(其中两个套扣供拆卸用)平轴向力。口十轮平键(9)与轴(10)联接并可沿轴向滑动调节间隙。轴为优质钢制成，支承在泵的托架(6)内的两个滚珠轴承(17)上右端有弹性联轴器(8)和电机直接联接。托架(6)用铸铁制成，有止口保证与泵体准确联接，轴承间有空腔，可存润滑油，用稀油或黄油滑均可。
从传动方向看，泵轴为逆时针方向旋转(右边法兰为排气El，左边法兰为进气口)。
三、产品结构：
|
|
|||||||||
|
1
|
泵盖
|
4
|
填料
|
7
|
滚珠轴承
|
10
|
泵轴
|
13
|
法兰盘
|
|
2
|
泵体
|
5
|
填料压盖
|
8
|
联轴器
|
11
|
填料环
|
14
|
联轴器平键
|
|
3
|
叶轮
|
6
|
托架
|
9
|
叶轮平键
|
12
|
轴承压盖
|
|
|
四、性能参数：
|
|
排气量Q
|
毫米汞柱
|
最大真
|
转数
|
电机功率
|
口径
|
泵重
|
||
|
型号
|
m3／h
|
L／s
|
(mmHg)
|
空度
|
(r／min)
|
(kW)
|
吸入
|
吐出
|
(kg)
|
|
SZB-4
|
19.8
|
5.5
|
440
|
|
|
|
|
|
|
|
14.4
|
4
|
520
|
|||||||
|
7.2
|
2
|
600
|
80％
|
1450
|
1.5
|
ZGl”
|
ZG1"
|
42
|
|
|
0
|
0
|
650
|
|||||||
|
SZB-8
|
38.2
|
10.6
|
440
|
|
|
|
|
|
|
|
28.8
|
8
|
520
|
|||||||
|
14.4
|
4
|
600
|
80％
|
1450
|
2.2
|
ZGl"
|
ZG1"
|
45
|
|
五、性能曲线：
