- 产品概述
一、产品概述：
1、抽气效率高、极限真空高、使用寿命长 2、内置自动防返油止回阀
3、抽除水蒸气能力强 4、内置压力油循环系统
5、振动少、噪声低 6、方便、多档的其阵法控制
7、外形美观精致 8、结构简单、使用方便、易于维修
9、泵体采用新材料、新工艺
二、用途：
1、 该型泵是用来对密封容器抽除气体绵基本设备之一，它可单独使用也可作为增压泵、扩散泵、分子泵等的前级泵，维护泵、钛泵的预抽泵用，可用于电真空器件制造，如电子管、电视显像管等，医疗分析仪器，尤其是奥化锂、空调、冰箱等制冷行业。
2、 泵在环境温度5℃-40℃范围内，该型泵进口压强为1.33×10.3Pa的条件下，允许长期连续运转，被抽气体相对温度大于90%或被抽容器含有较多水蒸气和水份时，应开气镇阀。
3、 泵不适应于抽除对金属有腐蚀的，对泵油起化学反应的，含有颗粒尘埃的气体以及含氧过高的，有爆炸性的，有毒气体。泵不得做压缩泵或输送泵用。
三、 结构原理说明：
2XZ-B型旋片式真空泵系双极高速直联结构旋片式真空泵（以下简称泵）。它有偏地心装在泵身腔内的转子，及转子内的旋片，转子带动旋片旋转时，旋片借离心力和旋片弹簧力紧贴腔壁，把进、排气口隔开来，并使进气腔容积周期性扩大而吸气，排气容积则周期性地缩小而压缩气体，借压缩气体和油推开排气阀排气，从而获得真空。
2XZ-B型泵装有气镇阀，气镇阀经特殊设计，有油箱内高温气体和油箱外室温气体均可渗入气两种功能，使之抽除水蒸气能力大大提高。其作用是向排气腔冲入一定量空气以降低排气压力中的蒸汽分压强，当其低于泵温下的饱和蒸汽时，即可随意冲入空气排出泵外，而避免凝结在泵油中，具有延长泵油使用时间和防止泵油混水的作用。但气镇阀打开时，极限真空将有所下降，温升也有所提高，但仍保持较高的极限真空。
2XZB型具有体积小、重量轻、噪音低、起动方便等优点，并采用国际同类产品设计，尤其是噪声达到了国际同类产品的指标。同时设计油泵装置，强制压力进油润滑，克服通大气不能工作缺点。此外，还有防止返油的机构可靠，停泵永不返油，避免安装电磁充气阀。密封件均采用氟橡胶，保证不漏油。

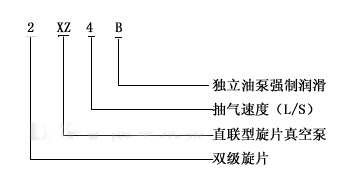

二、型号说明：
三、性能参数：
|
泵型号 |
单位 |
2XZ-4B |
2XZ-6B |
2XZ-8B |
2XZ-15B |
||
|
项目 |
|||||||
|
抽气速率 |
L/s |
4 |
6 |
8 |
15 |
||
|
极限压力 |
分压力(关气镇) |
Pa |
6×10-2 |
6×10-2 |
6×10-2 |
6×10-2 |
|
|
总压力(关气镇) |
Pa |
6×10-1 |
6×10-1 |
6×10-1 |
6×10-1 |
||
|
分压力(开气镇) |
Pa |
6×10-1 |
6×10-1 |
6×10-1 |
6×10-1 |
||
|
总压力(开气镇) |
Pa |
9×10-1 |
9×10-1 |
9×10-1 |
9×10-1 |
||
|
噪音(关气镇) |
dB（A） |
60 |
60 |
70 |
70 |
||
|
工作温度 |
℃ |
80 |
80 |
85 |
85 |
||
|
电压 |
电压 |
V |
380 |
380 |
380 |
380 |
|
|
功率 |
KW |
0.55 |
0.75 |
1.1 |
1.5 |
||
|
转速 |
r/min |
1420 |
1420 |
1420 |
1400 |
||
|
重量 |
Kg |
30 |
40 |
70 |
80 |
||
|
外形尺寸 |
mm |
512×196×332 |
542×196×332 |
646×236×412 |
706×236×412 |
||
