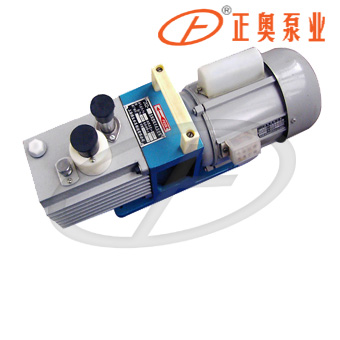

2XZ型旋片式真空泵
销售热线：021-66525777 63099652
产品分类:真空泵
口径（进口/出口）:10-32（mm)
流量:抽气0.25-8(L/S）
正奥泵业优势：知名度高，品质可靠，服务完善 现货供应
各种材质、非常规产品皆可订做
- 产品概述
- 选型参数
- 安装尺寸
一、产品概述：

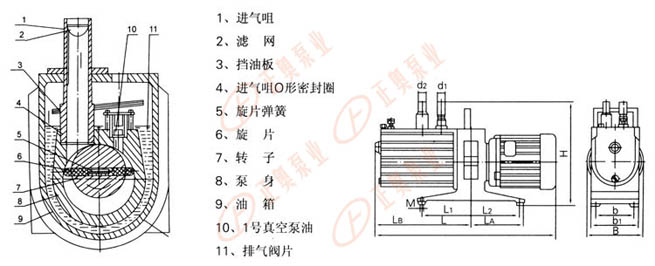

正奥牌2XZ型旋片式真空泵系双级高速直联结构旋片式真空泵（以下简称泵）。它有偏心地装在泵腔内的转子，及转子槽内的旋片。转子带动旋转时，旋片紧贴腔壁，把进、排气口分隔开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，推开排气阀排气，从而获得真空。图一为单级泵的工作原理示意图。双级是两个单级串联而成。
2XZ型泵装有气镇阀，具有延长泵油使用时间和防止泵油混水的作用。
2XZ型泵具有体积小、重量轻、噪声低、起动方便等优点。此外，还有防止返油的措施（2XZ－8无）和防止油封漏油污染场地的措施。
2XZ型泵装有气镇阀，具有延长泵油使用时间和防止泵油混水的作用。
2XZ型泵具有体积小、重量轻、噪声低、起动方便等优点。此外，还有防止返油的措施（2XZ－8无）和防止油封漏油污染场地的措施。
二、工作原理：
2XZ型旋片式真空泵系双级高速直联结构旋片式真空泵(以下简称泵)。它有偏心地装在泵腔内的转子，及转子槽内的旋片。转子带动旋片旋转时，旋片紧贴腔壁，把进、排气口分隔开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，推开排气阀排气，从而获得真空。图一为单级泵的工作原理示意图。双级是两个单级串联而成。
2XZ型泵装有气镇阀，具有延长泵油使用时间和防止泵油混水的作用。
2XZ型泵具有体积小，重量轻、噪声低，起动方便等优点。此外，还有防止返油的措施(2XZ-8)无防止油封漏油污染场地的措施。
三、性能参数：
|
型号
|
抽气
速度
(L／S)
|
极限真空(Pa)
|
转速
(rpm)
|
工作
电压
(V)
|
电机
功率
(kw)
|
进气口
直径(mm)
|
用油量
(L)
|
泵油
温升
(℃)
|
外形尺寸
|
总重量(kg)
|
|||
|
气镇关
|
气镇开
|
长
|
宽
|
高
|
|||||||||
|
2×Z-0.25
|
0.25
|
6.7×10-1
|
|
|
220
|
0.12
|
φ10
|
0.3
|
>40
|
440
|
125
|
224
|
11
|
|
2×Z-0.5
|
0.5
|
6.7×10-2
|
1.33
|
1400
|
220
|
0.18
|
φ13
|
0.42
|
|
445
|
125
|
256
|
13
|
|
2×Z-1
|
1
|
6.7×10-2
|
1.33
|
1400
|
220
|
0.25
|
φ19
|
0.4
|
>40
|
445
|
125
|
256
|
14
|
|
2×Z-2
|
2
|
6.7×10-2
|
1.33
|
1400
|
380/220
|
0.37
|
φ19
|
0.48
|
|
478
|
148
|
277
|
20
|
|
2XZ-4
|
4
|
6.7X10-2
|
1.33
|
1400
|
38/220
|
0.55
|
φ30
|
0.55
|
|
518
|
148
|
277
|
22
|
|
2XZ-8
|
8
|
6.7×10-2
|
1.33
|
1400
|
380
|
1.1
|
φ30
|
0.7
|
>50
|
575
|
185
|
315
|
55
|
