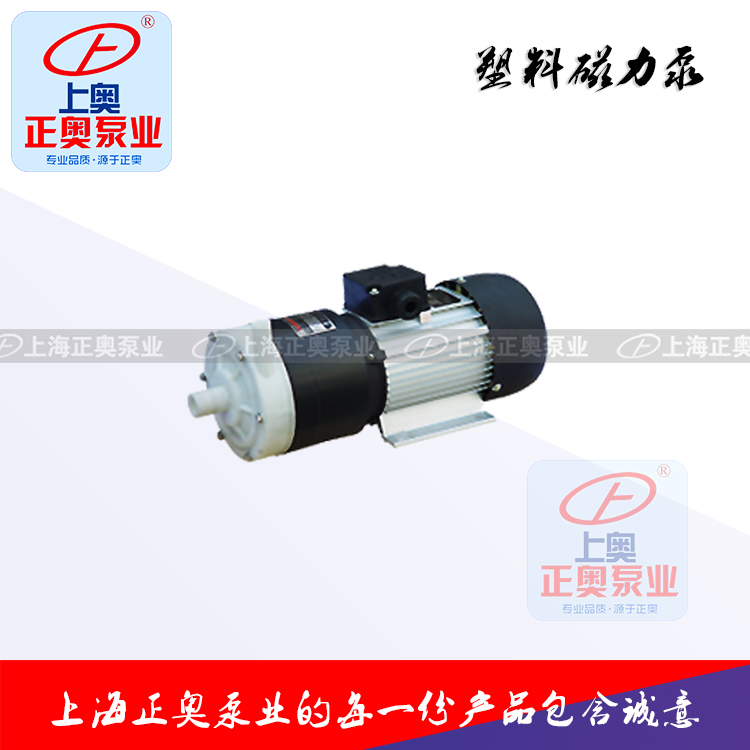

CQ型小口径塑料磁力泵
销售热线:021-66525777   63099652
产品分类:磁力泵
口径(进口/出口):10-25/8-20(mm)
流量:1.14-6.6(m3/h)
正奥泵业优势:知名度高,品质可靠,服务完善    现货供应
各种材质、非常规产品皆可订做
  • 产品概述
  • 选型参数
  • 应用领域

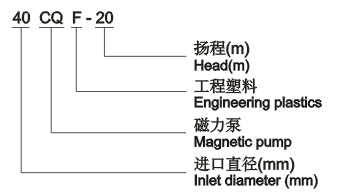

  • 型号意义
  • 产品特点


一、产品概述:

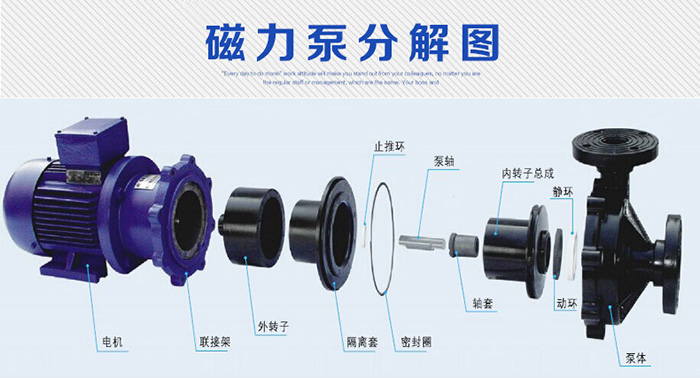

CQ型磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理,具有全密封、无泄漏、耐腐蚀等特点,其性能达到国外同类产品的平水。

二、主要特点:

磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,底彻解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

三、产品用途:

磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电-影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是漏、易燃、易爆液体的抽送,选用此泵则更为理想。


四、安装和使用


1.磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。 2.当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴收线时,管道需配备底阀。 3.泵使用前应进行检查,电机风叶转动要灵活,无卡住及异赏声响,各紧固件要紧固。 4.检查电机旋转方向是否与磁力泵转向标记一致。 5.电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。 6.泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。


五、使用注意事项

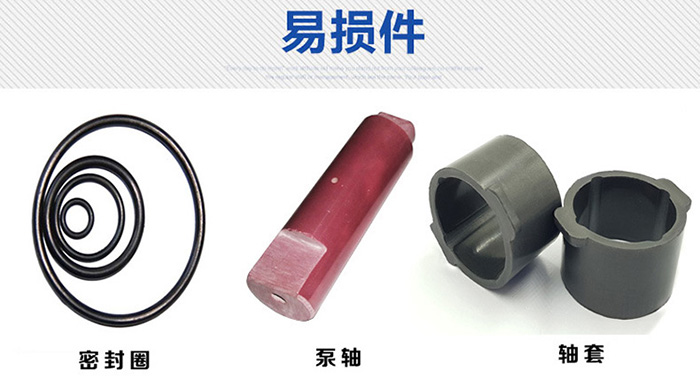

1.因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空运转,同时避免在工作中途停电后再启动时所造成吋空载运转。 2.被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒.需加磁性过滤器。 3.泵在使用中环境溫度应小于40℃ ,电机溫升不得超过75℃ 。 4.被输送的介质及其溫度应在泵材允许范围内。工程塑料泵的使用温度〈60℃,金属泵的使用温度〈100℃,辅送吸入压力不大于0.2MPa,最大工作压力1.6MPa、密度不大于1600^kg/m3,,粒度不大于30 X 10-6㎡/S的不含硬颗粒和纤维的液体。 5.对于输送液为易沉淀结晶的介质,使用后应及吋清洗,排净泵内积液。 6.磁力泵运行500小时后,应拆检轴承和端面动环的磨损惰况,若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1. 5~2mm时,应更换轴承和轴向动环。

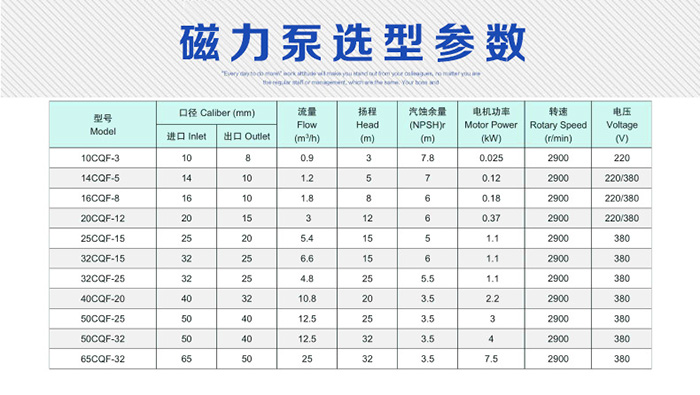

六、性能参数:


型号
口径
扬程
(m)
流量
电机功率
(KW)
转速
(r/min)
电压
(V)
吸程
(m)
进口
(mm)
出口(mm)
(L/min)
(m3/h)
10CQ-3
10
8
3
19
1.14
0.025
2850
220
2.5
14CQ-5
14
10
5
20
1.2
0.12
2900
380/220
3
16CQ-8
16
12
8
25
1.5
0.18
380/220
3
20CQ-12
20
14
12
50
3
0.37
380/220
4
25CQ-15
25
20
15
110
6.6
1.1
380
4
