一、产品概述：

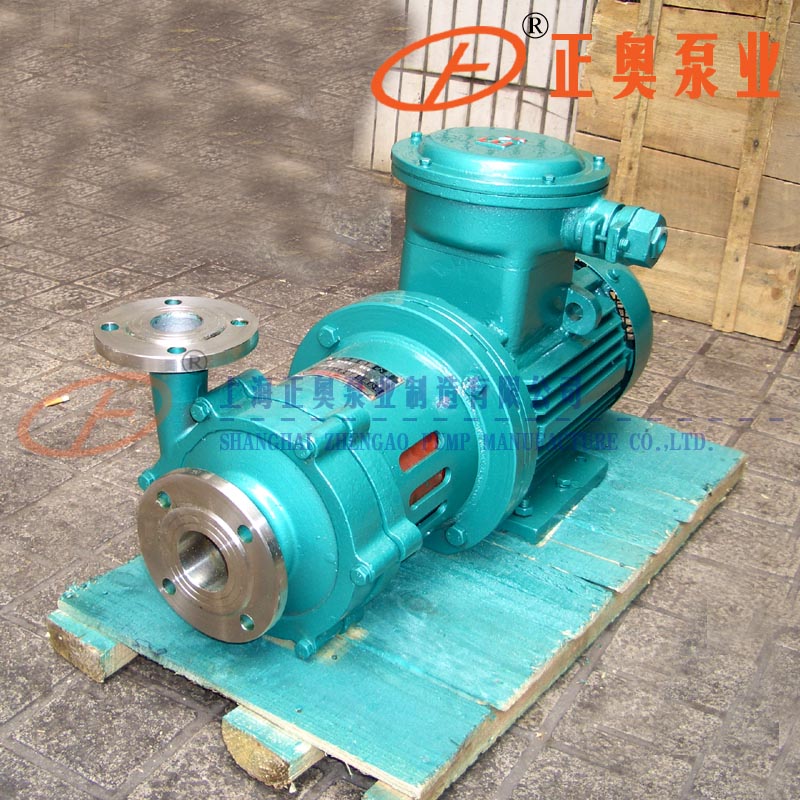

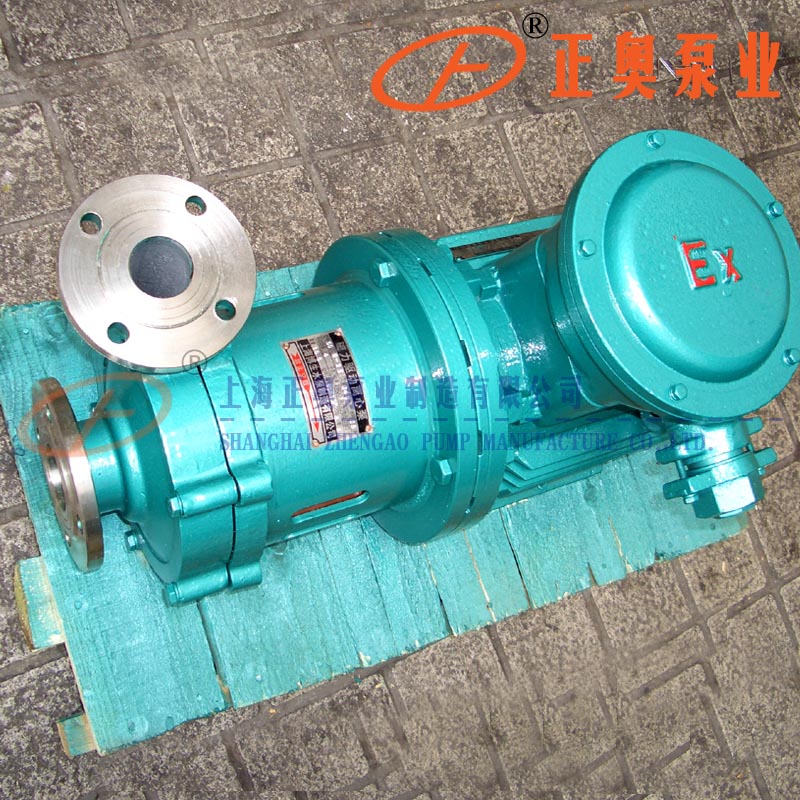

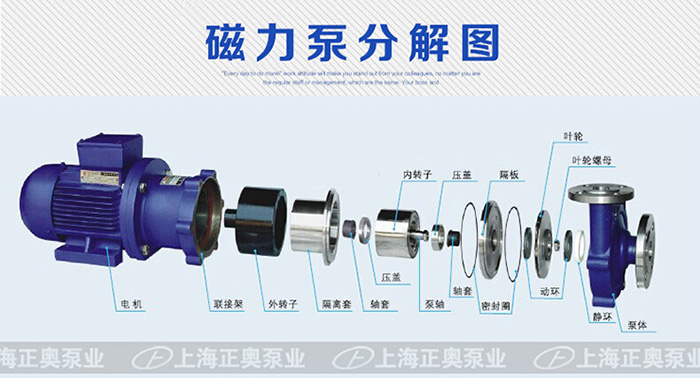

CQG型耐高温磁力驱动泵（耐温≤250℃）（简称磁力泵）通常由电机,磁力偶合器水冷却装置和耐腐蚀离心泵四大部分组成,其主要特点是利用磁力偶合器传递动力,完全无泄漏。当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过了间隙和隔离套，作用与内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而无泄漏，磁力偶合器的磁性材料采用了高温介质而保持强大的磁力扭矩。在电机与磁力偶合器之间加装了水冷却装置，防止泵送高温介质之热量传导至电机。以保持电机的正常运转，从而达到无泄露输送高温介质。
　　CQG型高温磁力泵的过流部件根据需要可分别采用304、304l、302、321、316、316l、ub6、cd4mcu、钛合金、镍基合金等耐腐蚀材料。高温磁力泵是全国联合设计开发的新型完全无泄漏耐腐蚀泵，其技术经济指标接近国外同类产品水平，其型式、基本参数及技术性能符合jb/t7742-95《小型磁力传动离心泵》的标准要求主要用途及适用环境。

二、产品用途：

耐高温磁力驱动泵用在石油精制、石油化工和化学工业及其它地方输送特殊的石油、印染原料及其高温介质（使用温度t<300℃)。

三、主要特点:

该泵的设计具有可靠性高、使用寿命长、通用化程度高的特点，磁力驱动泵又称无轴封泵，它以静密封取代动密封，使泵的过流部件完全处于密封状态，因采用磁力联轴器传动，所以能代替原机械泵机械密封一直解决不了的跑、冒、滴、漏之弊病。
无轴封泵是的泄漏量为零的泵，因为该种泵无轴封

四、型号意义：

五、性能参数：

型号	软管式接口		流量 (m3/h)	扬程 (m)	电机功率(KW)	电压V
型号	进口	出口	流量 (m3/h)	扬程 (m)	电机功率(KW)	电压V
14CQG-5	14	10	1.2	5	0.12	220/380
16CQG-8	16	12	1.5	8	0.18	220/380
20CQG-12	20	12	3	12	0.37	220/380
25CQG-15	25	20	6.6	15	1.1	380
32CQG-15	32	25	6.6	15	1.1	380
32CQG-25	32	25	6.6	25	1.1	380
40CQG-20	40	32	10.8	20	2.2	380
40CQG-32	40	32	12	32	4	380
50CQG-25	50	40	14.4	25	4	380
50CQG-32	50	40	13.2	32	4	380
50CQG-50	50	32	7.8	50	5.5	380
65CQG-25	65	50	16.8	25	5.5	380
65CQG-32	65	50	27	32	7.5	380
80CQG-32	80	65	51	32	11	380
50CQG-50	80	65	51	50	15	380
100CQG-32	100	80	60	32	15	380
100CQG-50	100	80	60	50	18.5	380
注:表中16CQG-8---100CQG-50都可配防爆电机

CQG型耐高温磁力泵（性能参数）

型号	软管式接口		流量 (m3/h)	扬程 (m)	电机功率(KW)	电压V
型号	进口	出口	流量 (m3/h)	扬程 (m)	电机功率(KW)	电压V
14CQG-5	14	10	1.2	5	0.12	220/380
16CQG-8	16	12	1.5	8	0.18	220/380
20CQG-12	20	12	3	12	0.37	220/380
25CQG-15	25	20	6.6	15	1.1	380
32CQG-15	32	25	6.6	15	1.1	380
32CQG-25	32	25	6.6	25	1.1	380
40CQG-20	40	32	10.8	20	2.2	380
40CQG-32	40	32	12	32	4	380
50CQG-25	50	40	14.4	25	4	380
50CQG-32	50	40	13.2	32	4	380
50CQG-50	50	32	7.8	50	5.5	380
65CQG-25	65	50	16.8	25	5.5	380
65CQG-32	65	50	27	32	7.5	380
80CQG-32	80	65	51	32	11	380
50CQG-50	80	65	51	50	15	380
100CQG-32	100	80	60	32	15	380
100CQG-50	100	80	60	50	18.5	380
注:表中16CQG-8---100CQG-50都可配防爆电机
